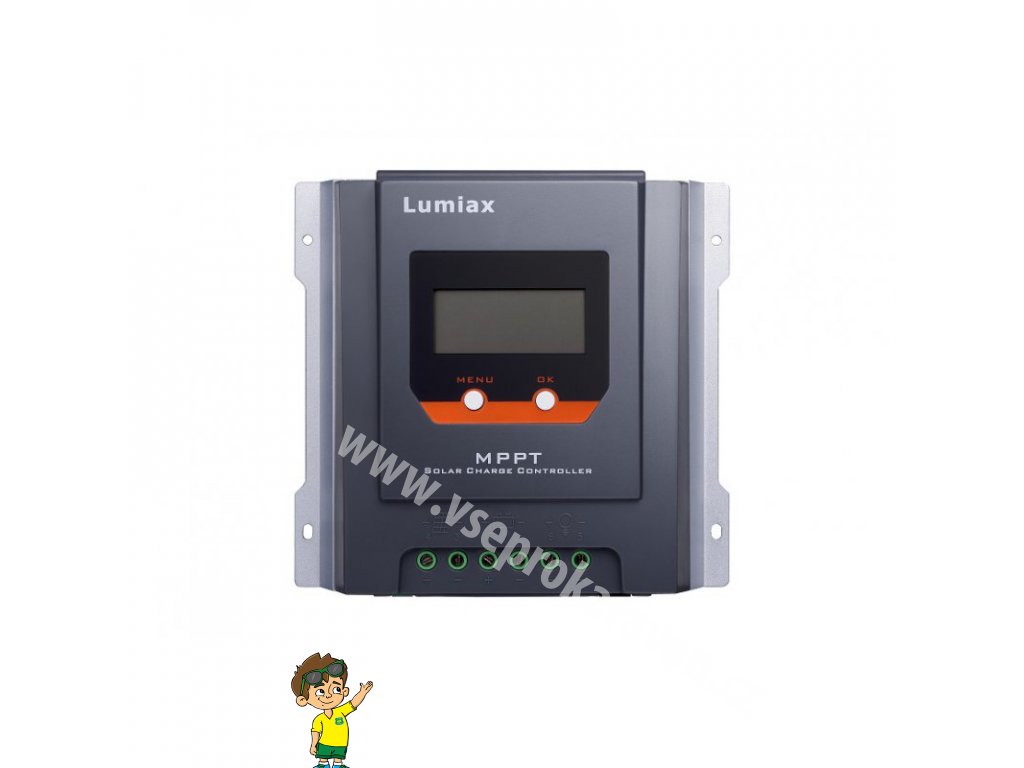

Nabíjecí ovladač MPPT MT2075 20A

Detailní popis produktu

Ovladač řady MPPT MT je založen na pokročilé technologii sledování maximálního výkonu (MPPT) a je určen pro fotovoltaické (FV) systémy. Ve většině situací technologie MPPT "zvýší" nabíjecí proud fotovoltaických modulů.

Jak fungují nabíjecí řadiče MPPT:

Celé jméno MPPT (sledování maximálního výkonového bodu) je maximální sledování výkonového bodu. Jedná se o pokročilou metodu nabíjení, která detekuje výkon modulu a maximální bod na křivce I-V v reálném čase, aby se maximalizovala účinnost nabíjení baterie.

Nabíjení MPPT:

Vstupní výkon regulátoru (Pmax)=Výkon při výstupu regulátoru (Pout), Iin x Vmp=lout x Vout (vstupní proud x maximální napětí = výstupní proud x výstupní napětí). Za předpokladu 100% efektivity. V praxi jsou ztráty na kabeláži a konverzi. Pokud je maximální napětí (Vmp) FV modulů větší než napětí baterie, znamená to, že proud baterie musí být úměrně větší než výstupní proud modulů, aby byl výkon na vstupu a výstupu vyvážen. Čím větší je rozdíl mezi napětím Vmp a baterií, tím silnější je nárůst proudu. Zvýšení proudu může být významné v systémech, kde má fotovoltaické obvody vyšší jmenovité napětí než baterie, jak je popsáno v další části.

Výhody spolupráce s regulátory MPPT:

Vysokonapěťové FV obvody a připojené k síti. Další výhodou technologie MPPT je schopnost nabíjet baterie s nižším jmenovitým napětím než fotovoltaické obvody. Například 12V baterii lze nabíjet mimosíťové FV obvody se jmenovitým napětím 12-, 24-, 36-nebo 48-Volt. Moduly připojené k síti mohou být také použity, pokud napětí otevřeného fv obvodu (Voc) nepřekračuje maximální přípustné vstupní napětí za mezních (nejchladnějších) teplotních podmínek. Dokumentace fotovoltaických modulů by měla obsahovat údaje voc pro různé teploty. Vyšší fotovoltaické vstupní napětí má za následek nižší FV vstupní proud při daném vstupním výkonu. Vysokovředné FV obvody umožňují použití tenčích vodiče. To je zvláště užitečné a úsporné v systémech, které používají dlouhé vodicí dráty, které připojují fotovoltaické moduly k regulátoru.

Výhoda MPPT oproti tradičním regulátorům PWM:

Tradiční regulátory během nabíjení připojte FV moduly přímo k baterii. To vyžaduje, aby FV moduly pracovaly v rozsahu napětí obvykle pod Vmp moduly. Například v 12V systému je napětí baterie v rozsahu 10,8-15 Vdc, zatímco vmp moduly jsou obvykle asi 16 nebo 17V. Vzhledem k tomu, že tradiční regulátory ne vždy fungují ve fotovoltaických modulech VMP, je plýtvání energií, která by mohla být použita k nabíjení baterie a napájení přijímačů. Čím větší je rozdíl mezi napětím baterie a moduly Vmp, tím větší je ztráta energie.

Ovladač MPPT má mnoho vynikajících funkcí:

• Účinnost konverze regulátoru až 97%.
• Inovativní technologie maximálního sledování výkonu (MPPT), sledovatelnost > 99%, plně digitální technologie, vysoká účinnost konverze nabíjení až 97%.
• LCD displej, snadné čtení pracovních dat.
• Funkce statistiky energie v reálném čase.
• Automatická detekce 12V / 24V.
• Výběr kapalných, gelových nebo AGM baterií.
• Externí teplotní senzor a automatická kompenzace teploty.
• Vestavěný snímač teploty, když teplota překročí nastavenou hodnotu, nabíjecí proud se sníží, aby se snížila teplota, aby se mohlo řídit zvýšení teploty regulátoru.
• 4stupňové nabíjení: MPPT, puls (boost), vyrovnání, float.
• V režimu omezení nabíjecího proudu, kdy je výkon fotovoltaických modulů příliš vysoký a nabíjecí proud přesahuje jmenovitou hodnotu, regulátor omezí nabíjecí výkon, což umožní systému pracovat v rozsahu jmenovitého nabíjecího proudu.
• Více režimů ovládání přijímače: Standardní, D2D (od soumraku do úsvitu), Časovač a Testovací režim.
• Modbusový protokol založený na maximalizaci komunikačních schopností RS-485.
• Vynikající tepelný a EMC design.
• Plně automatická funkce zabezpečení elektroniky.

Technické údaje:
