Střešní kabelová průchodka se třemi otvory, TRIPLE

Detailní popis produktu

  ČESKÝ POPIS

  DEUTSCHE BESCHREIBUNG

  POLSKI OPIS

  MAGYAR LEÍRÁS

  ENGLISH DESCRIPTION

  NEDERLANDSE BESCHRIJVING

ČESKÝ POPIS

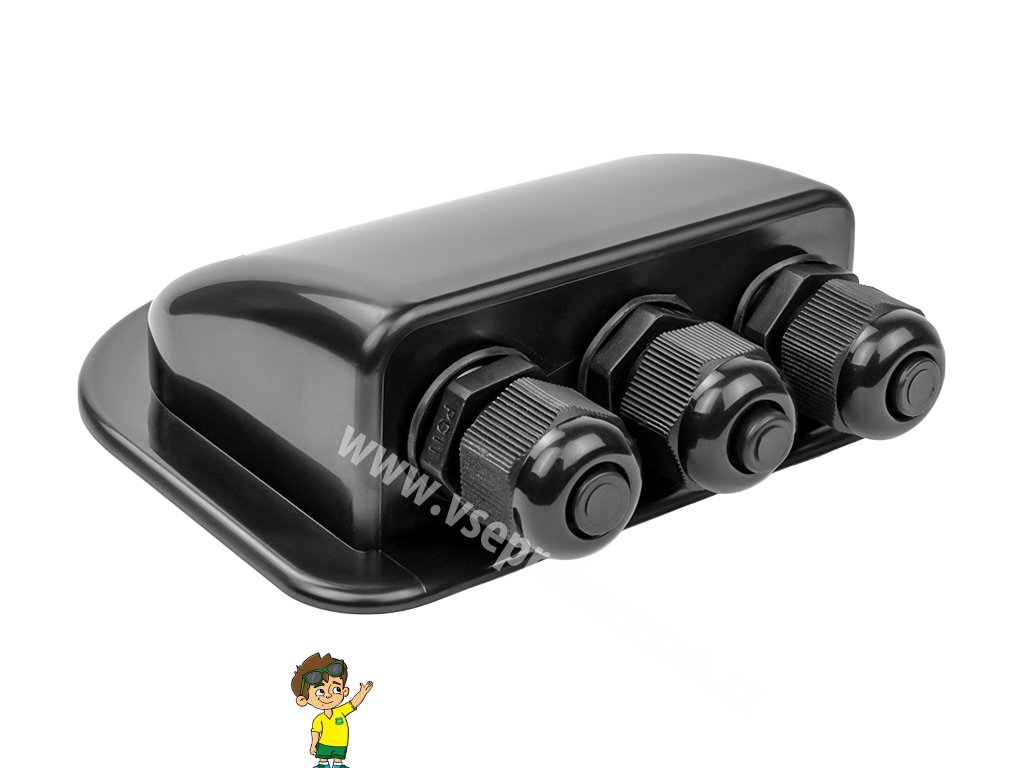

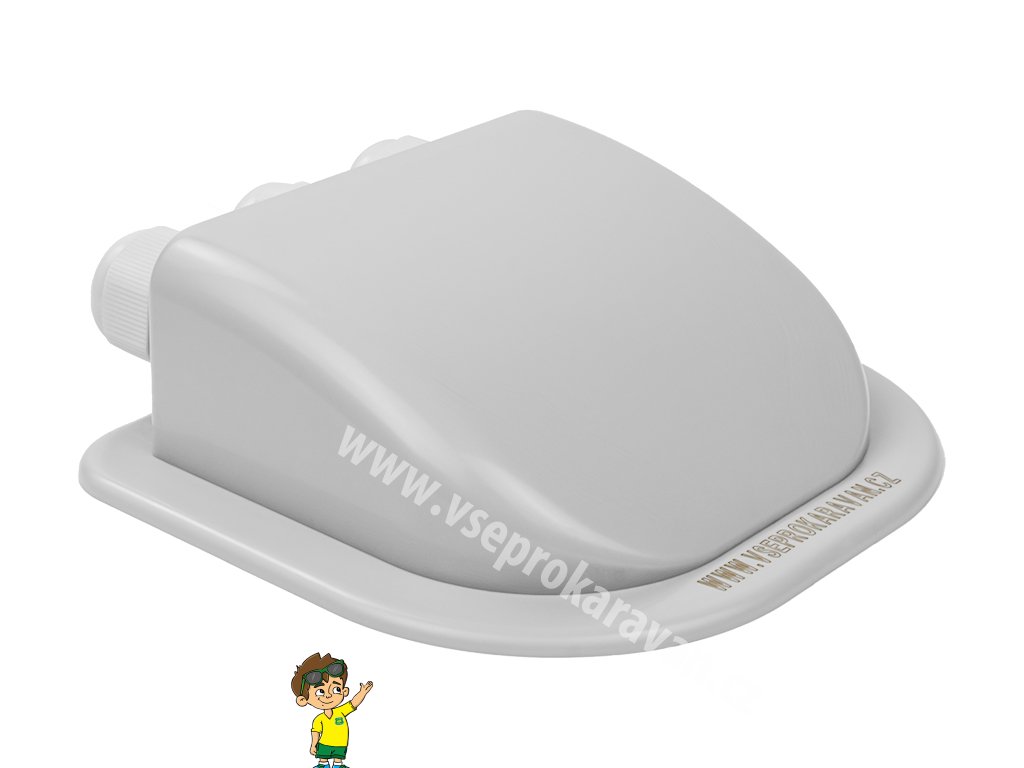

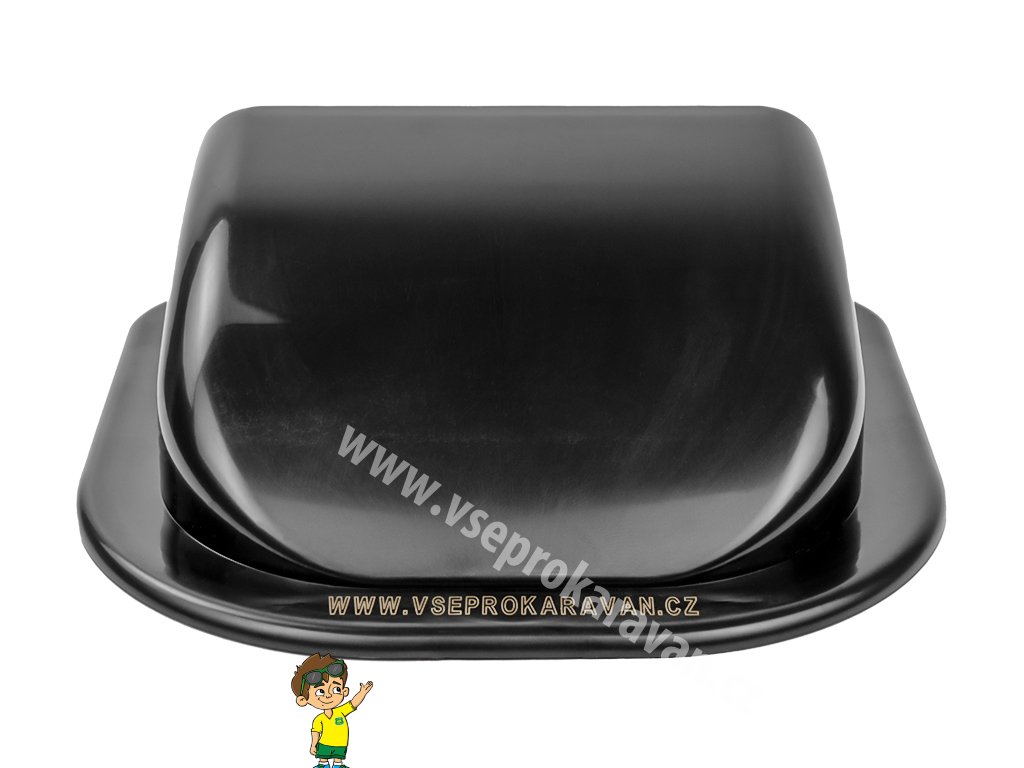

Střešní kabelová průchodka pro tři vodiče. Střešní kabelová průchodka je speciálně vyrobena pro montáž na plášť obytných přívěsů – karavanů, obytných vozidel, obytných dodávek – stavby, lodí a dalších. Střešní kabelovou průchodku lepíte na připravený povrch (čistý a odmaštěný). Jednotlivé průchodky jsou utěsněné ucpávkou, kterou jednoduše odejmete po uvolnění závitu na průchodce. Všechny kabelové průchodky jsou utěsněné a na vás je kolik budete potřebovat uvolnit kabelových vodičů. Střešní kabelové průchodky se lepí ke střešnímu plášti a doporučujeme postup od výrobce lepidel DEKALIN nebo SIKA. Před instalací zkontrolujte, že ucpávky a kabelové průchodky/vývodky jsou správně nainstalované, aby bylo dosaženo krytí IP68 (vše musí být správně dotažené).

Technické údaje:

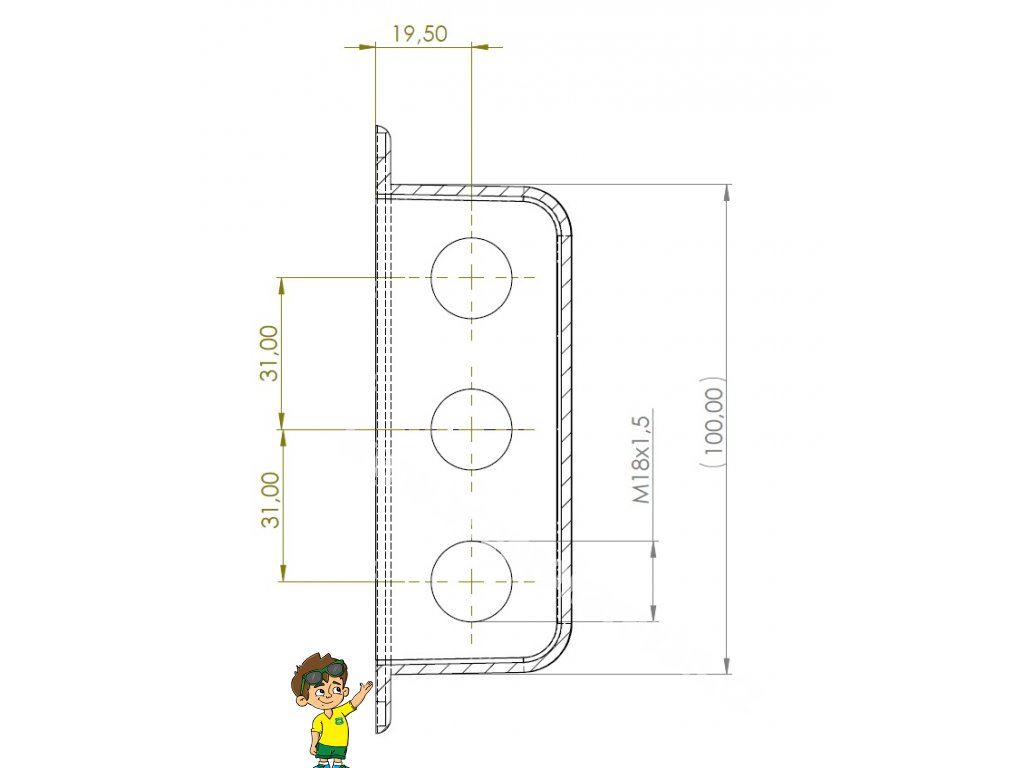

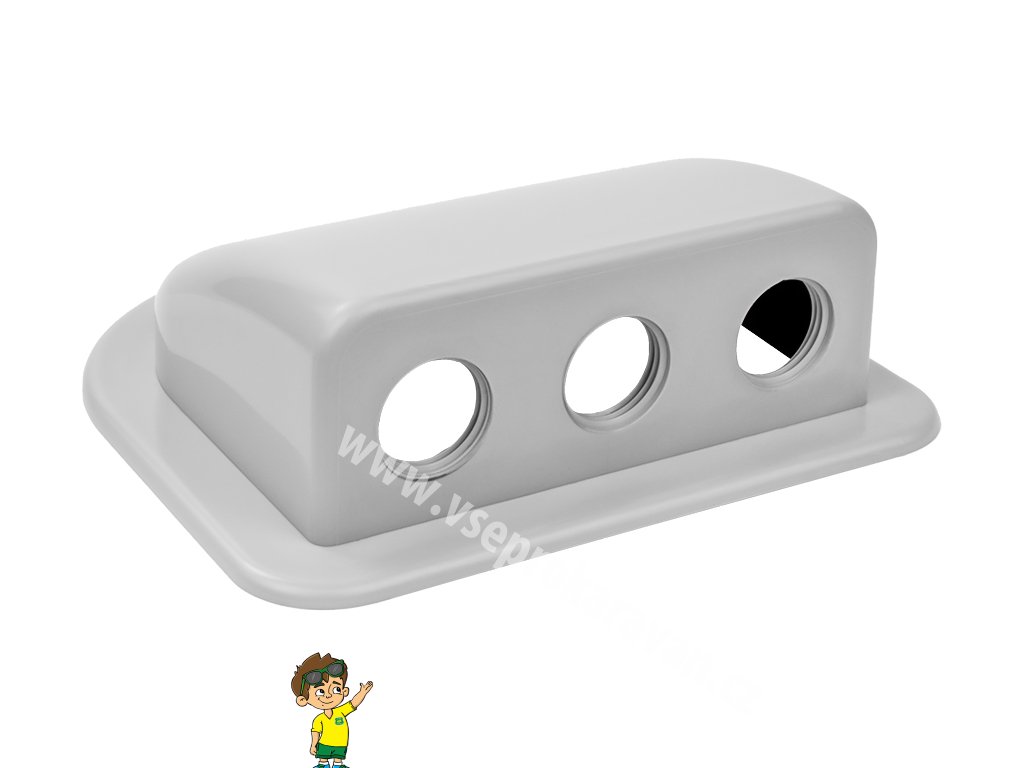

• Rozměry střešní průchodky: šířka 124 mm, délka 112 mm ( včetně průchodek na kabely 127 mm ), výška 40 mm
• Materiál střešní průchodka: ABS/PC - UV

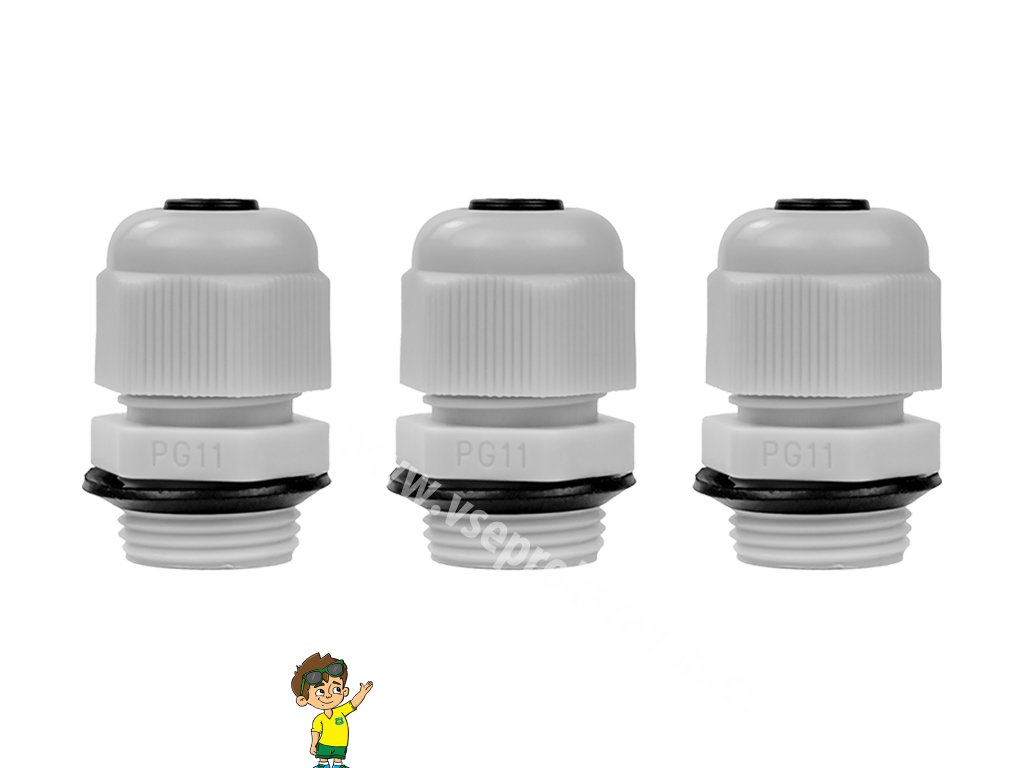

• Rozměry kabelová průchodka/vývodka: délka 31,6 mm
• Závit kabelové průchodky/vývodky: PG11
• Průměr pro kabelové vodiče: 5 – 10 mm
• Materiál kabelová průchodka/vývodka:
• Materiál: TPE, průchodka navíc nylon 66 a PVC
• Materiál těsnění: TPE
• Krytí: IP68
• Rozměr ucpávky: délka 14,7 mm, ø 9,5 mm
• Materiál ucpávky: TPE
• Hmotnost: 81g

Nabízíme možnost velkoobchodního prodeje těchto průchodek za zajímavé ceny, s možností vypálení Vašeho loga. Neváhejte se ozvat.

DEUTSCHE BESCHREIBUNG

Dachkabeldurchführung für drei Leiter. Die Dachkabeltülle ist speziell für die Montage an der Karosserie von Wohnanhängern - Wohnwagen, Wohnmobilen, Wohnwagen - Bau, Booten und anderen hergestellt. Sie kleben die Dachkabeldurchführung auf die vorbereitete Oberfläche (sauber und entfettet). Die einzelnen Ösen sind mit einer Dichtung verschlossen, die Sie nach dem Lösen des Gewindes an der Öse einfach entfernen können. Alle Kabelverschraubungen sind versiegelt und es liegt an Ihnen, wie viel Kabeldraht Sie freigeben müssen. Dachkabeldurchführungen werden auf die Dachschalung geklebt und wir empfehlen das Verfahren der Klebstoffhersteller DEKALIN oder SIKA. Überprüfen Sie vor der Installation, ob die Verschraubungen und Kabelverschraubungen/Verschraubungen korrekt installiert sind, um die Schutzart IP68 zu erreichen (alles muss fest angezogen sein).

Spezifikationen:

Maße der Dachdurchführung: Breite 124 mm, Länge 112 mm (inkl. Kabeltüllen 127 mm), Höhe 40 mm
Material Dachdurchführung: ABS/PC - UV
Abmessungen Kabeltülle/Auslass: Länge 31,6 mm
Kabelverschraubung/Verschraubungsgewinde: PG11
Durchmesser für Kabeladern: 5 – 10 mm
Material Kabeltülle/Auslass:
Material: TPE, Tülle zusätzlich Nylon 66 und PVC
Dichtungsmaterial: TPE
Schutz: IP68
Dichtungsgröße: Länge 14,7 mm, ø 9,5 mm
Dichtungsmaterial: TPE
Gewicht: 81 g

Wir bieten die Möglichkeit des Großhandelsverkaufs dieser Ösen zu interessanten Preisen mit der Möglichkeit, Ihr Logo einzubrennen. Zögern Sie nicht, sich mit uns in Verbindung zu setzen.

POLSKI OPIS

Dachowy przepust kablowy na trzy żyły. Przelotka dachowa przeznaczona jest specjalnie do montażu na nadwoziu przyczep mieszkalnych - przyczep kempingowych, kamperów, samochodów dostawczych - budowlanych, łodzi i innych. Na przygotowaną powierzchnię (oczyszczoną i odtłuszczoną) przyklejamy przepust kablowy dachowy. Poszczególne przelotki są uszczelnione uszczelką, którą można łatwo zdjąć po poluzowaniu gwintu na przelotce. Wszystkie dławiki kablowe są uszczelnione i od Ciebie zależy, ile żył kabla musisz zwolnić. Dachowe przelotki kablowe są przyklejane do poszycia dachu i zalecamy procedurę producenta kleju DEKALIN lub SIKA. Przed przystąpieniem do montażu należy sprawdzić, czy dławnice i dławiki kablowe/dławnice są prawidłowo zamontowane, aby uzyskać stopień ochrony IP68 (wszystko musi być odpowiednio dokręcone).

Dane techniczne:

Wymiary przelotki dachowej: szerokość 124 mm, długość 112 mm (w tym przelotki na kable 127 mm), wysokość 40 mm
Materiał przelotki dachowej: ABS/PC - UV
Wymiary przepustu kablowego/wylotu: długość 31,6 mm
Dławik kablowy/gwint dławika: PG11
Średnica żył kabla: 5 – 10 mm
Materiał przepustu kablowego/wylotu:
Materiał: TPE, przelotka dodatkowo nylon 66 i PVC
Materiał uszczelnienia: TPE
Ochrona: IP68
Rozmiar uszczelki: długość 14,7 mm, ø 9,5 mm
Materiał uszczelnienia: TPE
Waga: 81g

Oferujemy możliwość sprzedaży hurtowej tych przelotek w atrakcyjnych cenach, z możliwością wypalenia Państwa logo. Nie wahaj się i skontaktuj się z nami.

MAGYAR LEÍRÁS

Tetőkábel átvezető három vezetékhez. A tetőkábel átvezetője kifejezetten lakossági pótkocsik - lakókocsik, lakóautók, lakókocsik - építőipari, csónakok és egyebek héjára való felszerelésre készült. Az előkészített (tiszta és zsírtalanított) felületre felragasztja a tetőkábel tömítését. Az egyes tömítések tömítéssel vannak lezárva, amelyet egyszerűen eltávolíthat, miután meglazította a menetet a tömítésen. Minden kábeltömszelencét tömítettek, és Önön múlik, hogy mennyi kábelhuzalt kell kioldania. A tetőkábel tömítéseket a tetőköpenyre ragasztjuk, és a ragasztógyártó DEKALIN vagy SIKA eljárását javasoljuk. Beszerelés előtt ellenőrizze, hogy a tömszelencék és a kábel tömszelencék/tömszelencék megfelelően vannak-e beszerelve az IP68-as védettség elérése érdekében (mindent megfelelően meg kell húzni).

Műszaki adatok:

A tetőgyűrű méretei: szélesség 124 mm, hossz 112 mm (beleértve a kábelek tömítését 127 mm), magasság 40 mm
Tetőgyűrű anyaga: ABS/PC - UV
Kábelhüvely/kimenet méretei: hossza 31,6 mm
Kábel tömszelence/tömszelence menet: PG11
Kábelvezetékek átmérője: 5 – 10 mm
Kábelgyűrű/kimenet anyaga:
Anyaga: TPE, tömítés, valamint nylon 66 és PVC
Tömítés anyaga: TPE
Védettség: IP68
Tömítés mérete: hossz 14,7 mm, ø 9,5 mm
Tömítés anyaga: TPE
Súly: 81g

Lehetőséget kínálunk ezeknek a tömítéseknek a nagykereskedelmi értékesítésére, érdekes árakon, logója égetésének lehetőségével. Ne habozzon kapcsolatba lépni.

ENGLISH DESCRIPTION

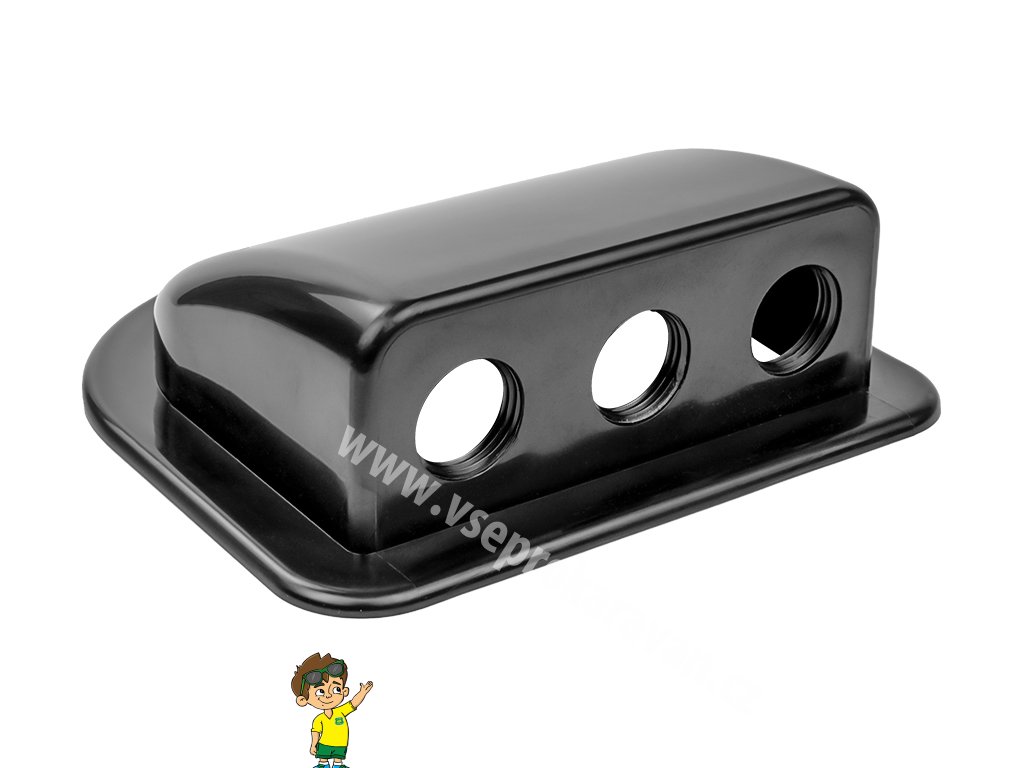

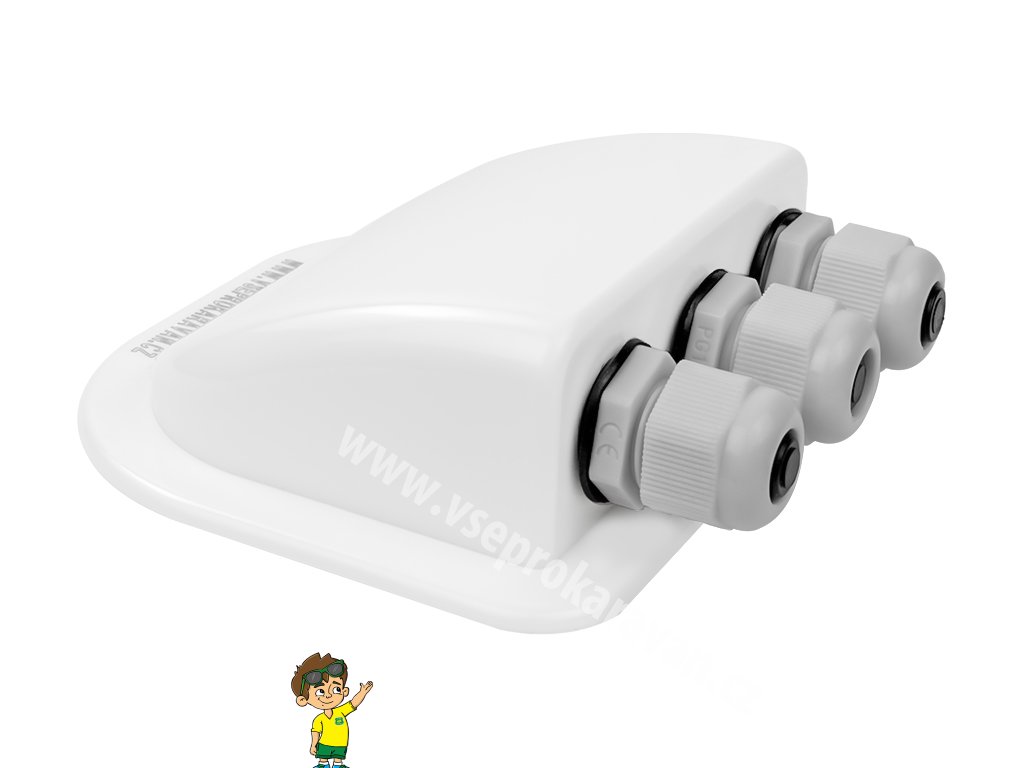

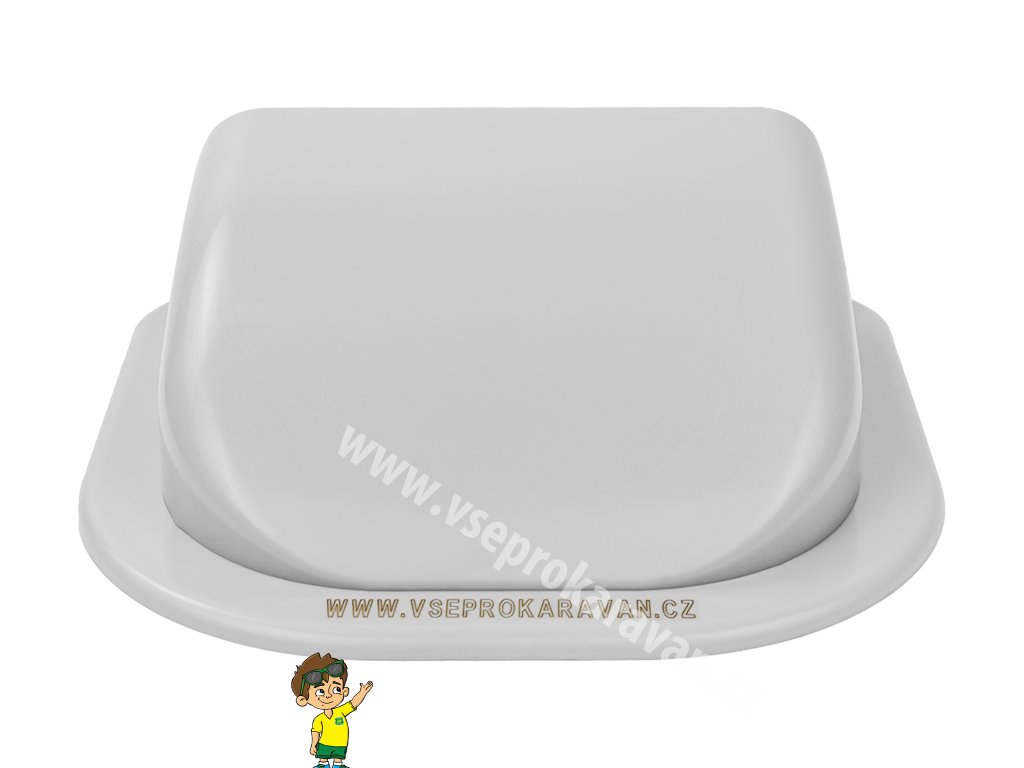

Roof cable grommet for three conductors. The roof cable grommet is specially made for mounting on the shell of residential trailers - caravans, motorhomes, residential vans - construction, boats and others. You glue the roof cable grommet to the prepared surface (clean and degreased). The individual grommets are sealed with a gasket, which you can simply remove after loosening the thread on the grommet. All cable glands are sealed and it is up to you how much cable wire you need to release. Roof cable grommets are glued to the roof sheathing and we recommend the procedure from the adhesive manufacturer DEKALIN or SIKA. Before installation, check that the glands and cable glands/glands are correctly installed to achieve IP68 protection (everything must be properly tightened).

Specifications:

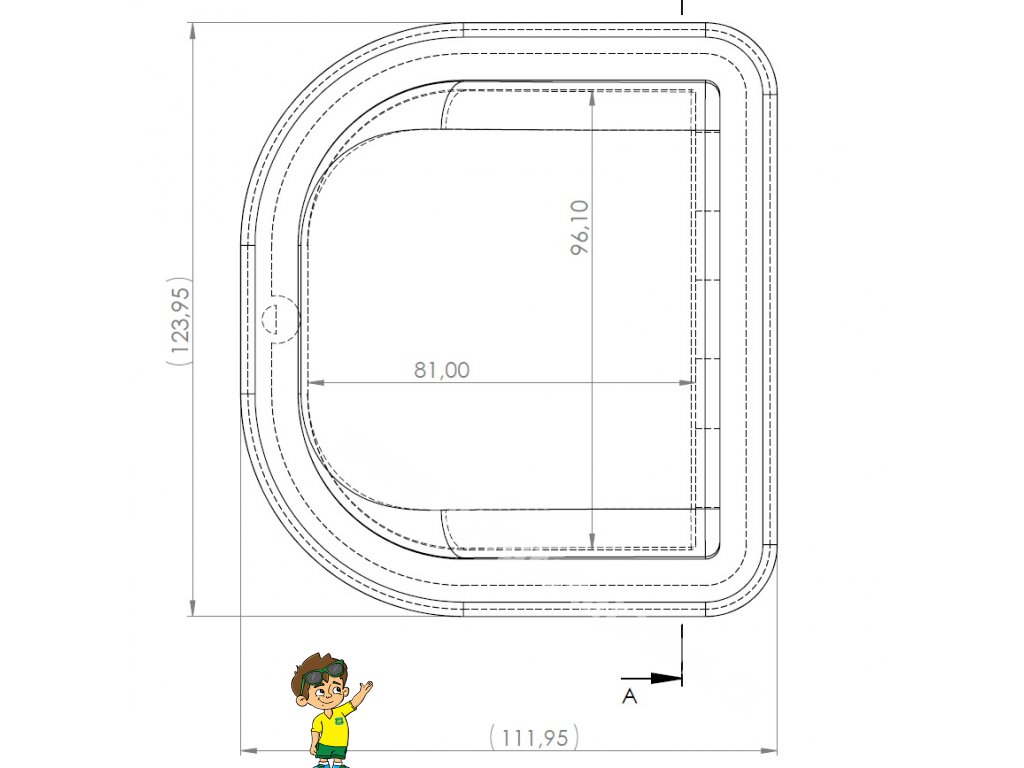

Dimensions of the roof grommet: width 124 mm, length 112 mm (including grommets for cables 127 mm), height 40 mm
Roof grommet material: ABS/PC - UV
Dimensions cable grommet/outlet: length 31.6 mm
Cable gland/gland thread: PG11
Diameter for cable wires: 5 – 10 mm
Cable grommet/outlet material:
Material: TPE, grommet additionally nylon 66 and PVC
Seal material: TPE
Protection: IP68
Seal size: length 14.7 mm, ø 9.5 mm
Seal material: TPE
Weight: 81g

We offer the possibility of wholesale sale of these grommets at interesting prices, with the option of burning your logo. Don't hesitate to get in touch.

NEDERLANDSE BESCHRIJVING

Dakkabeldoorvoer voor drie geleiders. De kabeldoorvoer voor het dak is speciaal gemaakt voor montage op de carrosserie van aanhangwagens - caravans, campers, bestelwagens - bouw, boten en andere. U lijmt de dakdoorvoer op de voorbereide ondergrond (schoon en ontvet). De afzonderlijke doorvoertules zijn afgedicht met een pakking, die u eenvoudig kunt verwijderen na het losdraaien van de schroefdraad op de doorvoertule. Alle kabelwartels zijn verzegeld en het is aan jou hoeveel kabeldraad je moet losmaken. Dakkabeldoorvoertules worden op de dakbedekking gelijmd en wij adviseren de procedure van de lijmfabrikant DEKALIN of SIKA. Controleer vóór de installatie of de wartels en kabelwartels/wartels correct zijn geïnstalleerd om IP68-bescherming te bereiken (alles moet goed zijn vastgedraaid).

Specificaties:

Afmetingen dakdoorvoer: breedte 124 mm, lengte 112 mm (inclusief doorvoertules voor kabels 127 mm), hoogte 40 mm
Materiaal dakdoorvoer: ABS/PC - UV
Afmetingen kabeldoorvoer/uitlaat: lengte 31,6 mm
Kabelwartel/wartelschroefdraad: PG11
Diameter voor kabeldraden: 5 – 10 mm
Materiaal kabeldoorvoer/uitlaat:
Materiaal: TPE, tule bovendien nylon 66 en PVC
Afdichtingsmateriaal: TPE
Bescherming: IP68
Afdichtingsmaat: lengte 14,7 mm, ø 9,5 mm
Afdichtingsmateriaal: TPE
Gewicht: 81 g

Wij bieden de mogelijkheid tot groothandelsverkoop van deze doorvoertules tegen interessante prijzen, met de mogelijkheid om uw logo te branden. Aarzel niet om contact op te nemen.
