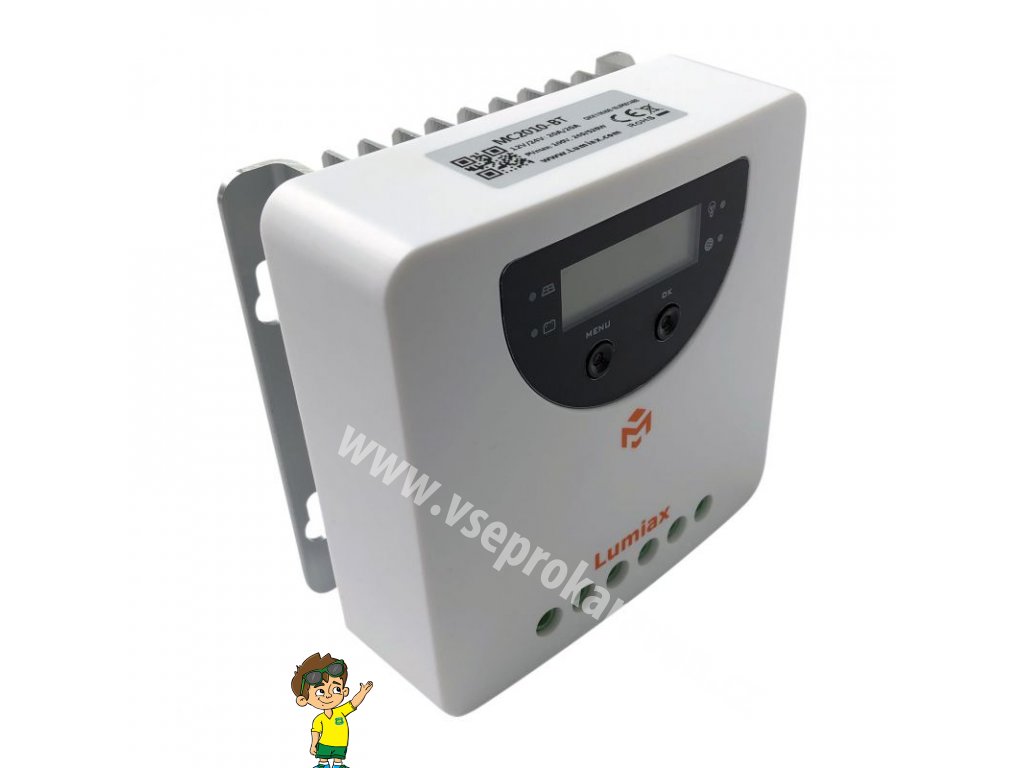

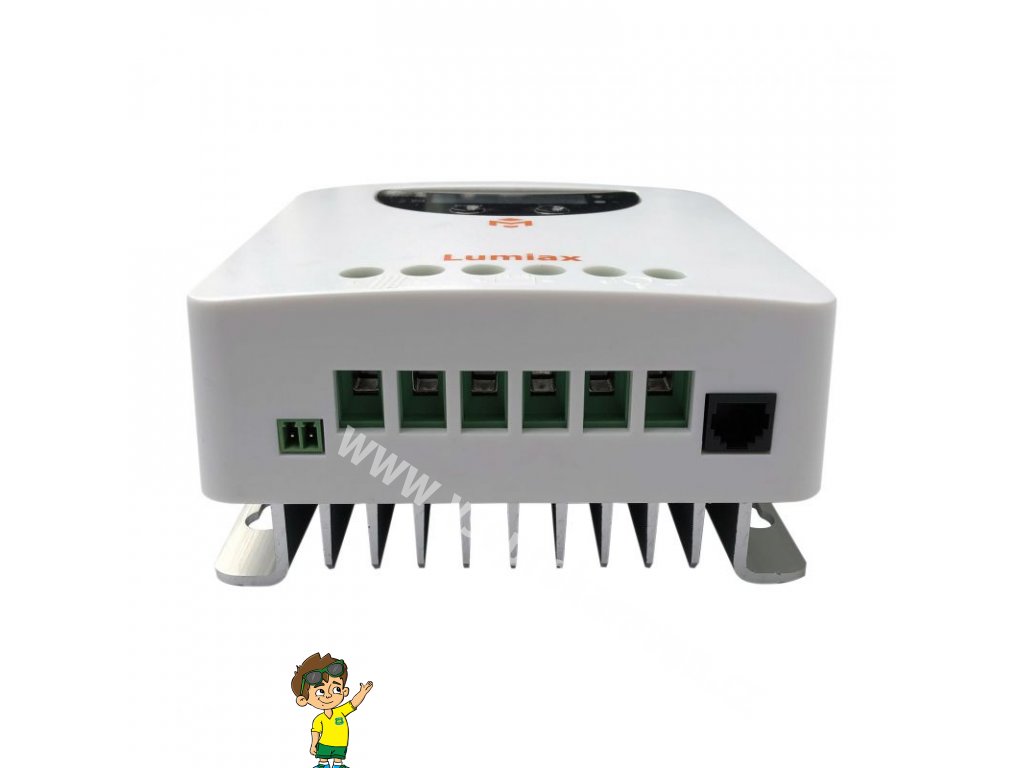

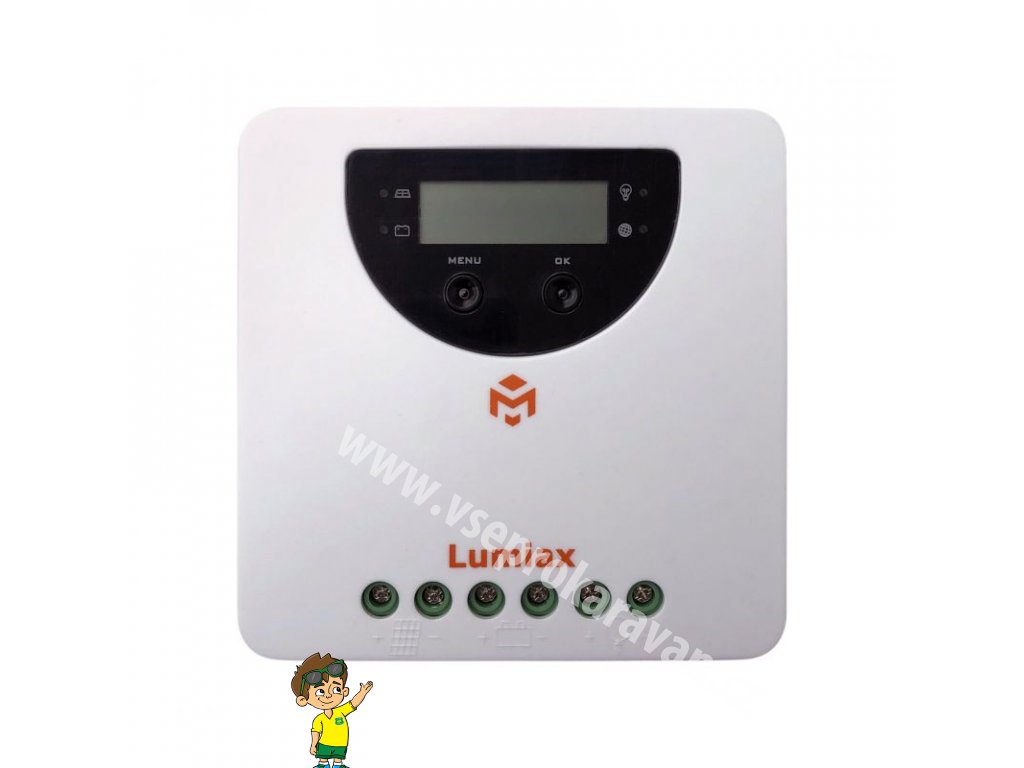

Nabíjecí regulátor MC2010BT 20A 12/24

Detailní popis produktu

Mppt kontrolér MC Series je založen na pokročilé technologii MPPT (Maximum Power Point Tracking) a je určen pro fotovoltaické (FV) systémy. Rozhraní Bluetooth zajišťuje konstantní monitorování dat v mobilní aplikaci

Celé jméno MPPT (sledování maximálního výkonového bodu) je sledování maximálních výkonových bodů. Jedná se o pokročilý způsob nabíjení, který spočívá v detekci výkonu modulu v reálném čase a maximálního bodu na křivce I-V, aby se maximalizovala účinnost nabíjení baterie. V situaci, kdy FV modul generuje vyšší napětí než 14,8V, MPPT "zvýší" nabíjecí proud FV modulů.

Napájení na vstupu regulátoru (Pmax)=Napájení při výstupu regulátoru (Pout), Iin x Vmp=lout x Vout (vstupní proud x maximální napětí = výstupní proud x výstupní napětí). Za předpokladu 100% efektivity. V praxi existují ztráty na kabeláži a konverzi. Pokud je maximální napětí (Vmp) fotovoltaických modulů větší než napětí baterie, znamená to, že proud baterie musí být proporcionálně větší než výstupní proud modulů, aby byl výkon na vstupu a výstupu vyvážen. Čím větší je rozdíl mezi napětím Vmp a baterií, tím silnější je zvýšení proudu. Zvýšení proudu může být významné v systémech, kde má fotovoltaické obvody vyšší jmenovité napětí než baterie, jak je popsáno v další části.

Vysokonapěťové fotovoltaické obvody a připojené k síti. Další výhodou technologie MPPT je schopnost nabíjet baterie s nižším jmenovitým napětím než fotovoltaické obvody. Například 12V baterii lze nabíjet mimosíťové FV obvody se jmenovitým napětím 12-, 24-, 36-nebo 48-Volt. Moduly připojené k síti lze také použít, pokud napětí otevřeného fotovoltaického obvodu (Voc) nepřekračuje maximální přípustné vstupní napětí za mezních (nejchladnějších) teplotních podmínek. Dokumentace fotovoltaických modulů by měla obsahovat údaje O VOC pro různé teploty. Vyšší fotovoltaické vstupní napětí má za následek nižší FV vstupní proud při daném vstupním výkonu. FV obvody s vysokým vstupním napětím umožňují použití tenčích vodičů. To je zvláště užitečné a úsporné v systémech, které používají dlouhé vodicí dráty spojující fotovoltaické moduly s regulátorem.

Tradiční regulátory připojují FV moduly přímo k baterii během nabíjení. To vyžaduje, aby FV moduly pracovaly v rozsahu napětí obvykle pod vmp modulů. Například v 12V systému je napětí baterie v rozsahu 10,8-15 Vdc, zatímco Vmp modulů je obvykle asi 16 nebo 17V. Vzhledem k tomu, že tradiční regulátory ne vždy fungují ve VMP FV modulech, energie, která by mohla být použita k nabíjení baterie a napájení přijímačů, je zbytečná. Čím větší je rozdíl mezi napětím baterie a Vmp modulů, tím větší je ztráta energie.

Popis:

• Kombinace více sledovacích algoritmů umožňuje rychle a přesně sledovat maximální výkonový bod
• Inovativní technologie sledování maximálního výkonu (MPPT), účinnost sledování >99,9 %,
• Plně digitální technologie, vysoká účinnost konverze nabíjení až 98%
• LCD displej, snadné čtení pracovních dat
• Funkce energetické statistiky v reálném čase,
• Automatická detekce 12/24V
• Flexibilní výběr baterie: Kapalina, Gel, AGM a lithium.
• Prodlužte životnost pomocí dálkového teplotního senzoru
• Regulátor je chráněn před přehřátím vestavěnou funkcí omezující výkon.
• Má také čtyřstupňový proces nabíjení: MPPT, boost, equalize, float
• Dvojitá automatická ochrana proti příliš vysokému nabíjecímu výkonu a příliš vysokému proudu.
• Četné režimy přijímače: Vždy zapíná, soumraku až za úsvitu, večer a manuálním režimu
• Bezdrátová komunikace IoT nebo komunikace Bluetooth
• Mobilní aplikace pro bluetooth komunikaci
• Ovladač lze vzdáleně připojit k IoT/GPRS díky funkci vzdálené komunikace IoT
• Měsíční pracovní údaje lze počítat a zobrazovat graficky
• Modbus protokol s RJ11 založený na RS-485 maximalizující komunikační schopnosti.
• Plně automatická funkce elektrické ochrany

Technické údaje:
