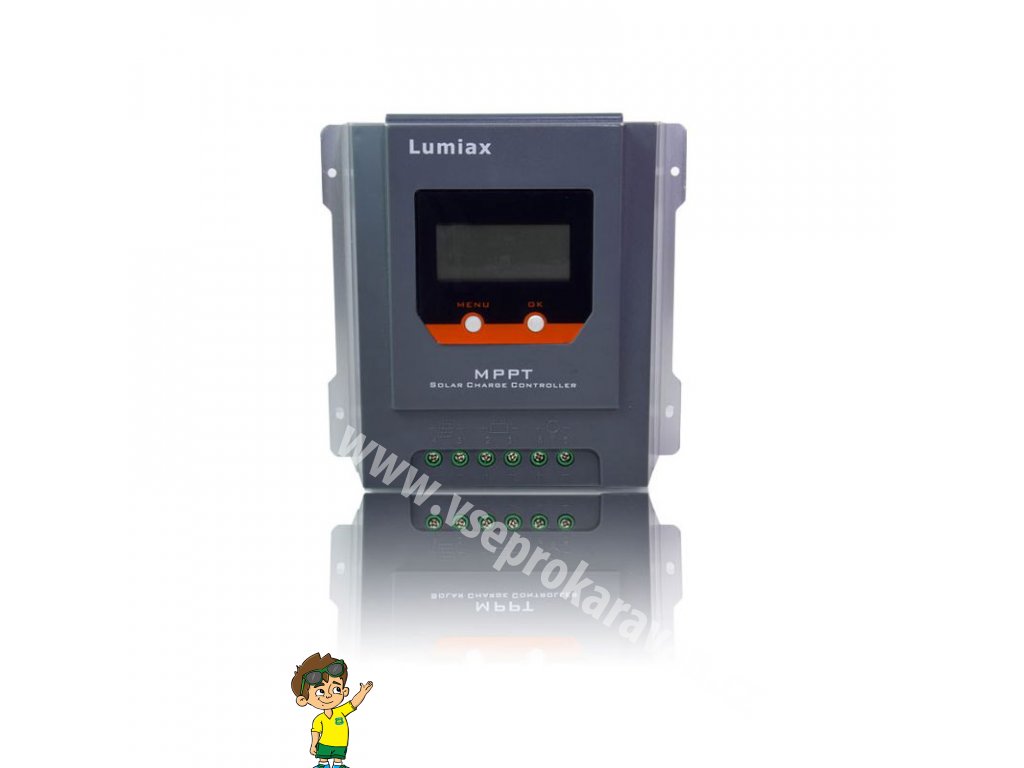

Regulátor, nabíjecí ovladač MPPT MT3075BT 30A

Detailní popis produktu

Ovladač řady MPPT MT je založen na pokročilé technologii MPPT (maximum power point tracking) a je určen pro fotovoltaické (FV) systémy. Bluetooth poskytuje nepřetržité sledování dat v mobilní aplikaci

Celé jméno MPPT (maximální sledování napájecího bodu) je maximální sledování výkonového bodu. Jedná se o pokročilou metodu nabíjení, která detekuje výkon modulu a maximální bod na křivce I-V v reálném čase, aby se maximalizovala účinnost nabíjení baterie. Když FV modul generuje více napětí než 14,8V, MPPT "zvýší" nabíjecí proud FV modulů.

Vysokonapěťové FV obvody a připojené k síti. Další výhodou technologie MPPT je schopnost nabíjet baterie s nižším jmenovitým napětím než fotovoltaické obvody. Například 12V baterii lze nabíjet mimosíťové FV obvody se jmenovitým napětím 12-, 24-, 36-nebo 48-Volt. Moduly připojené k síti mohou být také použity, pokud napětí otevřeného fv obvodu (Voc) nepřekračuje maximální přípustné vstupní napětí za mezních (nejchladnějších) teplotních podmínek. Dokumentace fotovoltaických modulů by měla obsahovat údaje Voc pro různé teploty. Vyšší FV vstupní napětí má za následek nižší FV vstupní proud při daném vstupním výkonu. Vysokopásmové fotovoltaické obvody umožňují tenčí kabely. To je zvláště užitečné a úsporné v systémech, které používají dlouhé vodicí dráty, které připojují fotovoltaické moduly k regulátoru.

Tradiční regulátory během nabíjení připojte FV moduly přímo k baterii. To vyžaduje, aby FV moduly pracovaly v rozsahu napětí obvykle pod moduly Vmp. Například v 12V systému je napětí baterie v rozsahu 10,8-15 Vdc, zatímco vmp moduly jsou obvykle asi 16 nebo 17V. Vzhledem k tomu, že tradiční regulátory ne vždy fungují ve fotovoltaických modulech VMP, je plýtvání energií, která by mohla být použita k nabíjení baterie a napájení přijímačů. Čím větší je rozdíl mezi napětím baterie a moduly Vmp, tím větší je ztráta energie.

Nabíjení MPPT:

• Napájení na vstupu regulátoru (Pmax) = Napájení při výstupu regulátoru (Pout),
• Iin x Vmp=lout x Vout (vstupní proud x maximální napětí = výstupní proud x výstupní napětí)
• Za předpokladu 100% efektivity. V praxi existují ztráty na kabeláži a konverzi.
• Pokud je maximální napětí (Vmp) FV modulů větší než napětí baterie, znamená to, že proud baterie musí být úměrně větší než výstupní proud modulů, aby byl výkon na vstupu a výstupu vyvážen.
• Čím větší je rozdíl mezi napětím Vmp a baterií, tím silnější je proud.
• Zvýšení proudu může být významné v systémech, kde má fotovoltaické obvody vyšší jmenovité napětí než baterie, jak je popsáno v další části.

• Kombinace více sledovacích algoritmů umožňuje rychle a přesně sledovat maximální výkonový bod
• Inovativní technologie sledování maximálního výkonu (MPPT), účinnost sledování >99,9 %,
• Plně digitální technologie, vysoká účinnost konverze nabíjení až 98%
• LCD displej, snadné čtení pracovních dat
• Funkce energetické statistiky v reálném čase,
• Automatická detekce 12/24V
• Flexibilní výběr baterie: Kapalina, Gel, AGM a lithium.
• Prodloužení životnosti pomocí dálkového teplotního senzoru
• Regulátor je chráněn před přehřátím vestavěnou funkcí omezení výkonu.
• Má také čtyřstupňový proces nabíjení: MPPT, puls (boost), vyrovnání, float
• Dvojitá automatická ochrana proti příliš vysokému nabíjecímu výkonu a příliš vysokému proudu.
• Režimy více přijímačů: Vždy zapíná, soumrak až svítání (od soumraku do úsvitu), večer (večery) a manuální režim

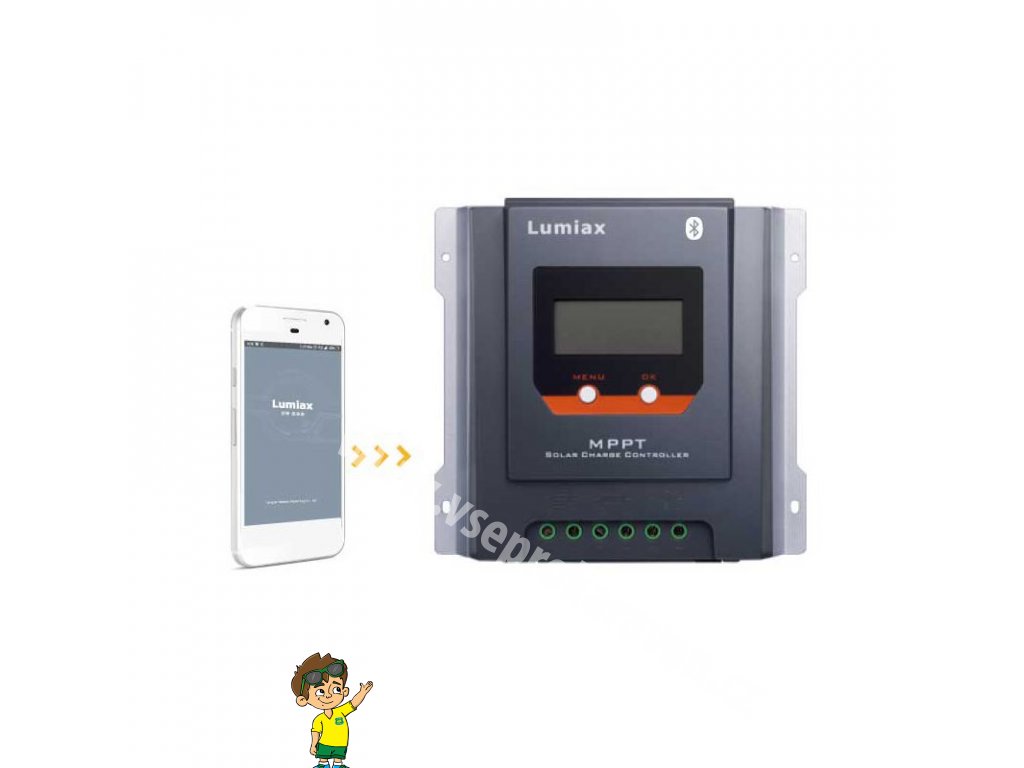

• Komunikace Bluetooth
• Mobilní aplikace pro bluetooth komunikaci
• Měsíční pracovní údaje lze počítat a zobrazovat graficky
• Modbus protokol s RJ11 založený na RS-485 maximalizující komunikační schopnosti.
• Plně automatická funkce elektrické ochrany

Technické parametry:
