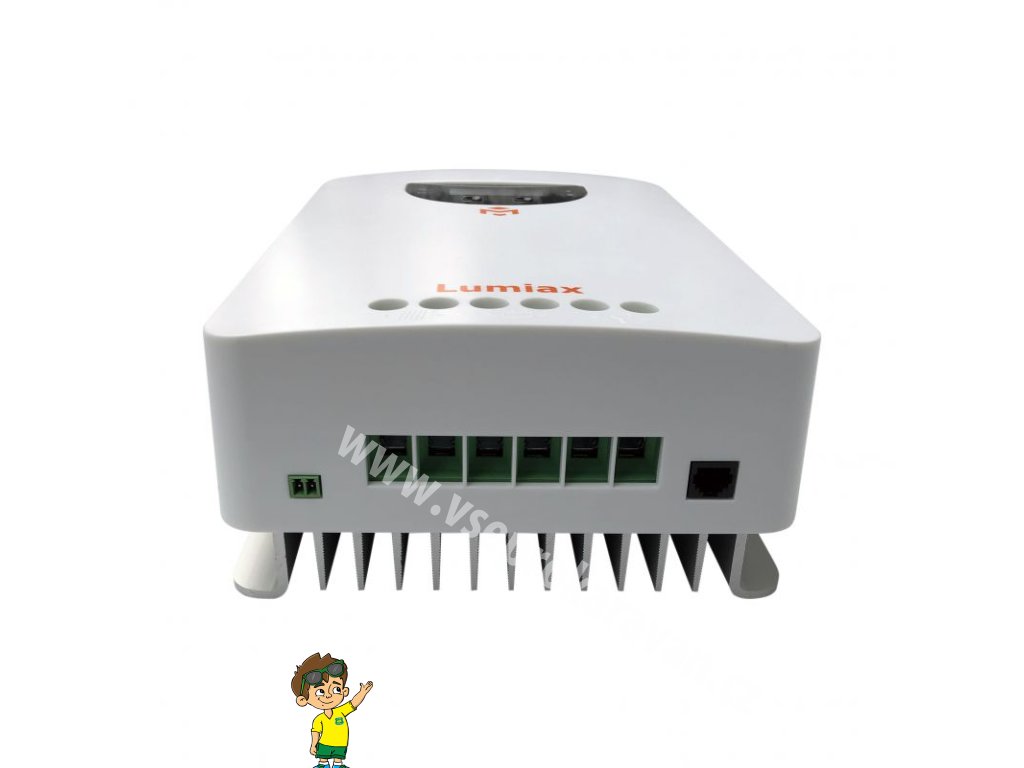

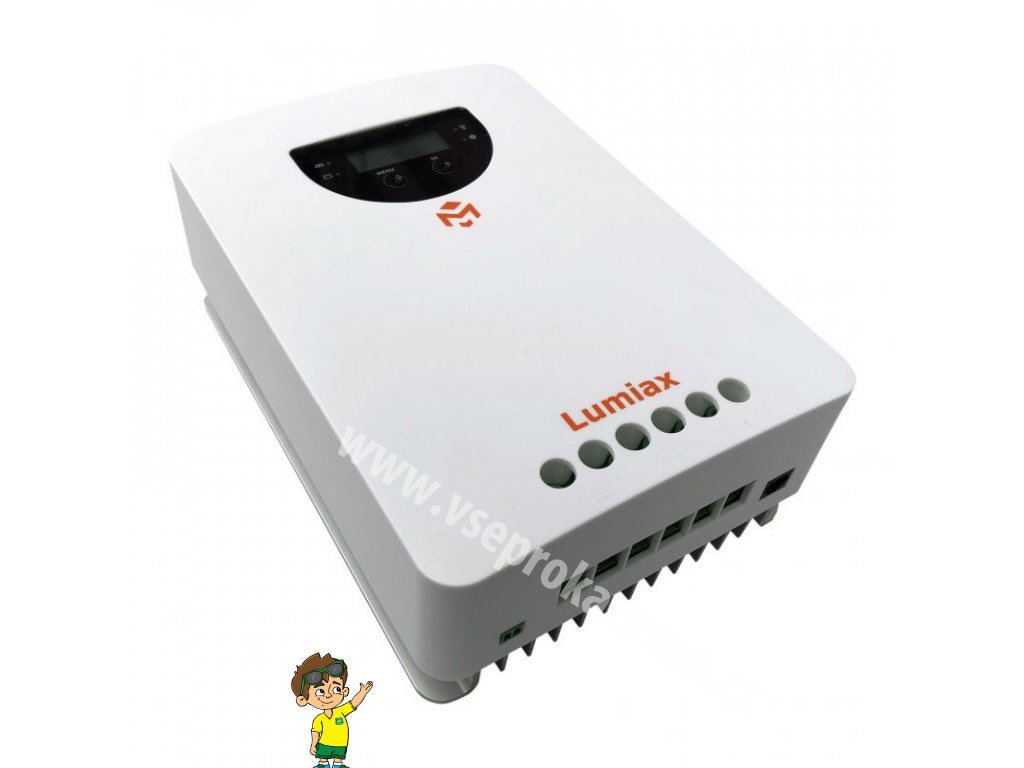

Regulátor nabíjení MC6015BT 60A 12/24/36/48
Kód: EL0548Související produkty
Detailní popis produktu
Celý název MPPT (maximum power point tracking) je sledování maximálních výkonových bodů. Jedná se o pokročilý způsob nabíjení, který spočívá v detekci výkonu modulu a maximálního bodu na křivce I-V v reálném čase, aby se maximalizovala účinnost nabíjení baterie.Výkon na vstupu regulátoru (Pmax) = výkon na výstupu regulátoru (Pout), Iin x Vmp = lout x Vout (vstupní proud x maximální napájecí napětí = výstupní proud x výstupní napětí) za předpokladu 100% účinnosti. V praxi dochází ke ztrátám na kabeláži a konverzi. Pokud je maximální výkonové napětí (Vmp) fotovoltaických modulů větší než napětí baterie, znamená to, že proud baterie musí být proporcionálně větší než výstupní proud modulů, aby byl výkon na vstupu a výstupu vyvážený. Čím větší je rozdíl mezi Vmp a napětím baterie, tím silnější je zvýšení proudu. Zvýšení proudu může být významné v systémech, kde má FV obvod vyšší jmenovité napětí než baterie, jak je popsáno v další část
Výhody a práce regulátoru MPPT
Vysokonapěťové FV obvody a připojené k síti. Další výhodou technologie MPPT je schopnost nabíjet baterie s nižším jmenovitým napětím než FV obvod. Například 12V bateriová banka může být nabíjena mimosíťovými fotovoltaickými obvody se jmenovitým napětím 12-, 24-, 36- nebo 48-Volt. Moduly připojené k síti lze také použít, pokud napětí otevřeného FV obvodu (Voc) nepřekročí maximální přípustné vstupní napětí za mezních (nejchladnějších) teplotních podmínek. Dokumentace fotovoltaických modulů by měla obsahovat Voc data pro různé teploty. Vyšší FV vstupní napětí má za následek nižší FV vstupní proud při daném příkonu. FV obvody s vysokým vstupním napětím umožňují použití tenčích vodičů. To je zvláště užitečné a ekonomické v systémech, které používají dlouhé vodiče spojující FV moduly s regulátorem.
Výhody MPPT
Tradiční regulátory připojují FV panely přímo k baterii během nabíjení. To vyžaduje, aby FV panely pracovaly v rozsahu napětí obvykle pod Vmp modulů. Například v systému 12V je napětí baterie v rozmezí 10,8-15 Vdc, zatímco Vmp modulů je obvykle asi 16 nebo 17V. Vzhledem k tomu, že tradiční regulátory ne vždy pracují ve fotovoltaických modulech Vmp energie, která by mohla být použita k nabíjení baterie a napájení přijímačů, je zbytečná. Čím větší je rozdíl mezi napětím baterie a Vmp modulů, tím větší je ztráta energie.
Vlastnosti:
- Kombinace více sledovacích algoritmů umožňuje rychle a přesně sledovat maximální výkonový bod
- Inovativní technologie Max Power Point Tracking (MPPT), efektivita sledování >99,9 %,
- Plně digitální technologie, vysoká účinnost konverze nabíjení až 98%
- LCD displej, snadné čtení pracovních dat
- Funkce energetické statistiky v reálném čase,
- Automatická detekce 12/24/36/48V
- Flexibilní výběr baterie: Kapalina, gel, AGM a lithium.
- Prodlužte životnost pomocí dálkového teplotního senzoru
- Regulátor je chráněn proti přehřátí vestavěnou funkcí omezující výkon.
- Má také čtyřstupňový proces nabíjení: MPPT, boost, ekvalizér, float
- Dvojitá automatická ochrana proti příliš vysokému nabíjecímu výkonu a příliš vysokému proudu.
- Četné režimy přijímače: Vždy zapnuto, Od soumraku do úsvitu, Večerní a manuální režim
- Bezdrátová komunikace IoT nebo komunikace Bluetooth
- Mobilní aplikace pro bluetooth komunikaci
- Regulátor lze vzdáleně připojit k IoT/GPRS díky funkci vzdálené komunikace IoT
- Měsíční pracovní údaje lze spočítat a graficky zobrazit
- Protokol Modbus s RJ11 založený na RS-485 maximalizující komunikační schopnosti.
- Plně automatická funkce elektrické ochrany
Technické parametry:
| Model | MC6015-BT |
| Systémové napětí [V] | Automatická detekce |
| Max. nabíjecí proud [A] | 60 A |
| Nabíjecí napětí MPPT | Před režimem zrychlení nebo vyrovnání |
| Odpočinek. Zvýšit | 14 ~ 14,8/28 ~ 29,6/42 ~ 44,4/56 ~ 59,2Vprzy25 ° C (výchozí: 14,5 / 29 / 43,5 / 58V) |
| Odpočinek. Vyrovnání | 14 ~ 15/28 ~ 30/42 ~ 45/56 ~ 60Vprzy25 ° C (výchozí: 14,8 / 29,6 / 44,4 / 59,2V) (kapalina, AGM) |
| Odpočinek. Plout | 13 ~ 14,5/26 ~ 29/39 ~ 43,5/52 ~ 58Vprzy25 °C (výchozí: 13,7 / 27,4 / 41,1 / 54,8 V) |
| Odpojení přijímačů při nízkém spánku. | 10,8/11,8/48V,23,6/32,4/35,4/43,2/40A, (výchozí: 11,2/22,4/33,6/44,8V) |
| Odpočinek. znovu zapojit | 11,4 ~ 12,8 / 22,8 ~ 25,6 / 34,2 ~ 38,4 / 45,6 ~ 51,2 V (výchozí: 12/24/36/ 48V) |
| Ochrana proti přebíjení | 15,8/31,3/46,8/62,3 V |
| Max. napětí konektoru aku. | 65 V |
| Teplotní kompenzace | 4,17 mV/K pro buňku (Boost, Equalization), 3,33mV/K pro buňku (Float) |
| Cílové nabíjecí napětí | 10,0 ~ 64,0V (lithium, výchozí: 29 / 4V) |
| Obnovovací napětí nabíjení | 9,2 ~ 8V (lithium, výchozí: 28 / 7V) |
| Odpočinek. odpojení při nízkém spánku. | 9,0 ~ 60,0 V (lithium, výchozí: 21 / 0V) |
| Odpočinek. připojení po nízkém zdřímnutí. | 9,6 ~ 62,0 V (lithium, výchozí: 22 / 4V) |
| Typ baterie | Gel, AGM, kapalina, lithium (výchozí: gel) |
| Max. Napětí FV konektoru *1 | 100V (-20°C), 90V(25°C) |
| Max. Moc | 520/1040W |
| Plán den/noc | 3,0 ~ 12,8 V / 6,0 ~ 20,0 V (výchozí: 8 / 16 V) |
| Rozsah sledování MPPT | (Napětí baterie + 1,0 V) ~ Voc * 0,9 * 2 |
| Výstup | 30 A |
| Režim přijímače | Vždy zapnuto, pouliční lampa, vždy zapnuto uživatelský režim) |
| Max. efektivita sledování | >99,9 % |
| Max. konverze nabíjení | 98,0% |
| Hmotnost | 2,5 kg |
| Vlastní sbírka | ≤12 mA |
| Komunikace | RS485 (rozhraní RJ11), IoT, Cyber-BT |
| Okolní teplota | -20 ~ +55°c |
| Skladovací teplota: | -25 ~ +80°c |
| Okolní vlhkost | 0 ~ 100% RELATIVNÍ VLHKOSTI |
| Ochrana | STUPEŇ KRYTÍ IP32 |
| Max. výška | 4000 m |
| Kód | R0131 |
Doplňkové parametry
| Kategorie: | Regulátory, převodníky |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 2.6 kg |
