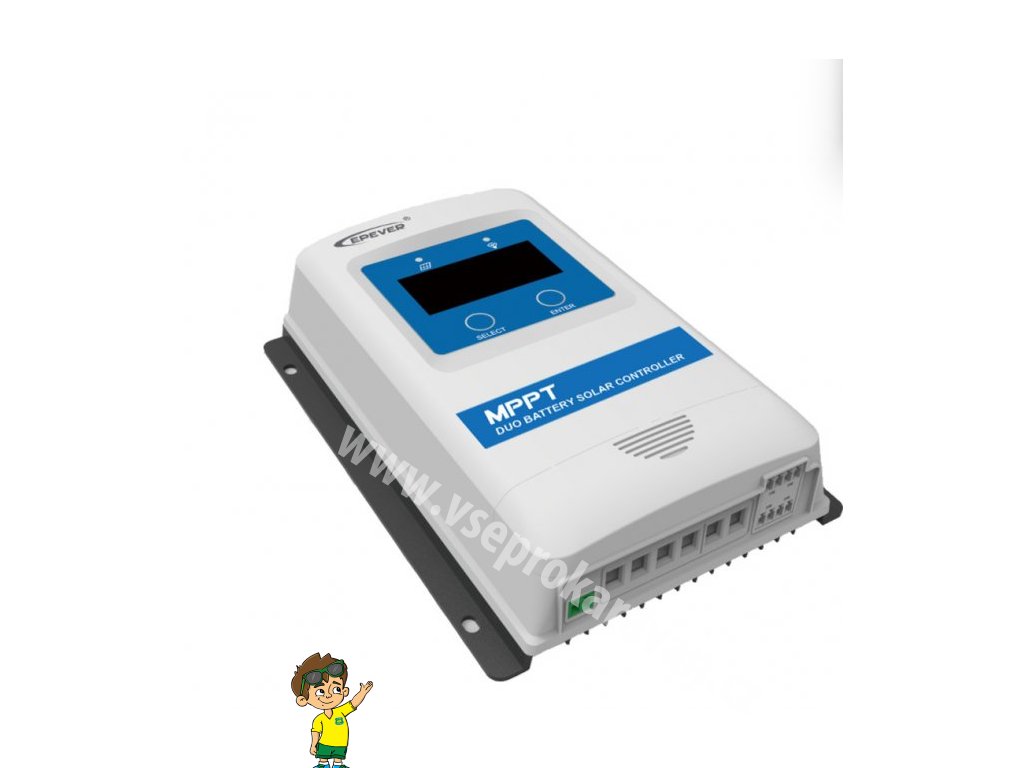

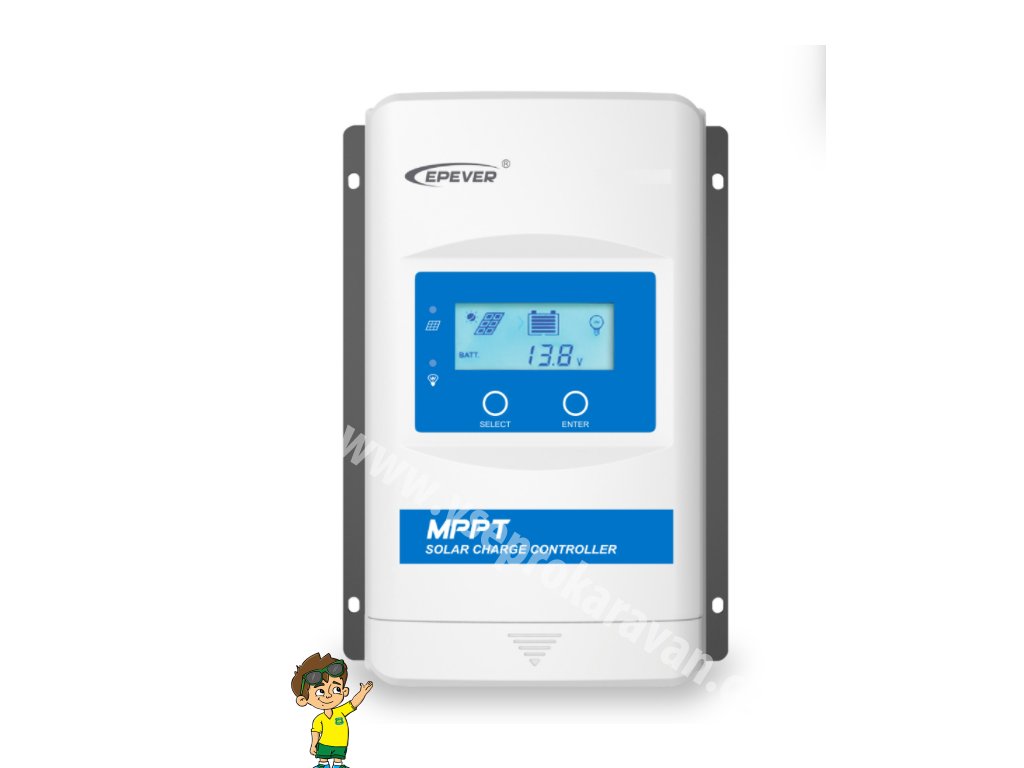

Solární regulátor MPPT EPsolar 100 VDC/20A DuoRacer - 12/24V

Kód: EL0539
Značka: EPEVER
2 379 Kč 1 966 Kč bez DPH
Na dotaz
Možnosti doručení

Solární regulátor MPPT EPsolar 100 VDC/20A DuoRacer - 12/24V

26

Detailní informace

Detailní popis produktu

Regulátor podporuje mnoho typů baterií včetně kyselin, gelů, AGM, LiFePO4 a Li-NiCoMn. DuoRacer je ideální pro uživatele obytných automobilů, lodí atd. Rychle a přesně sleduje maximální výkonový bod (MPP) fotovoltaického modulu, aby získal maximální energii ze systému, čímž se výrazně zvyšuje energetická účinnost systému. Regulátor MPPT má funkce ochrany proti přebití baterie, ochrany proti vybití a ochrany proti přepólování. Efektivně zajišťuje bezpečnost, stabilitu a životnost fotovoltaického systému

Regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí/ zvýšit proud a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel.

Solární regulátor DuoRacer je vybaven nejnovější technologií MPPT (Maximum PowerPoint Tracking) – sledování bodu maximálního výkonu s propracovaným algoritmem sledování, kdy solární modul pracuje při ideálním napětí, které solární modul může produkovat při co nejvyšším dostupném výkonu. Při srovnání s klasickým regulátorem PWM zvyšuje technologie MPPT účinnost nabíjení o cca 30%.

Maximální nabíjecí výkon do baterie tohoto modelu je 20A ,což odpovídá výkonu panelu 260 Wp pokud máte 12V baterii, nebo 520 Wp pokud máte 24V baterii. V případě, že bude panel dávat vyšší výkon, pak ho regulátor pouze omezí na svůj nominální max. výkon. Výkon FV panelů nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru – tedy 390Wp resp. 780Wp!

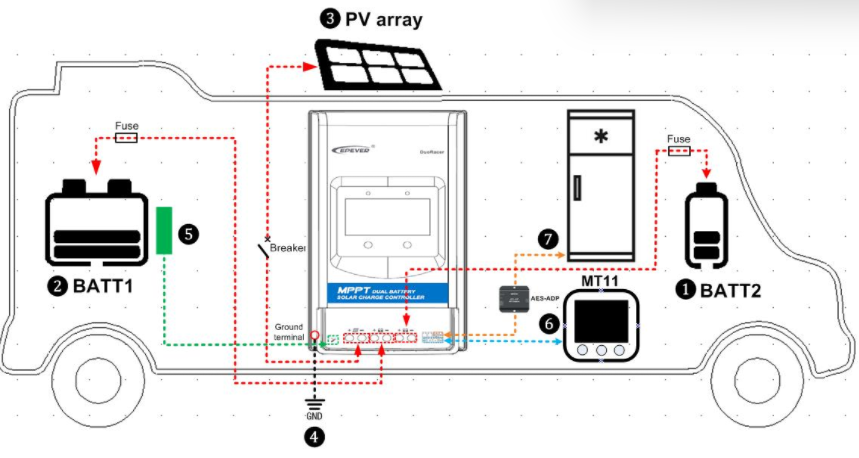

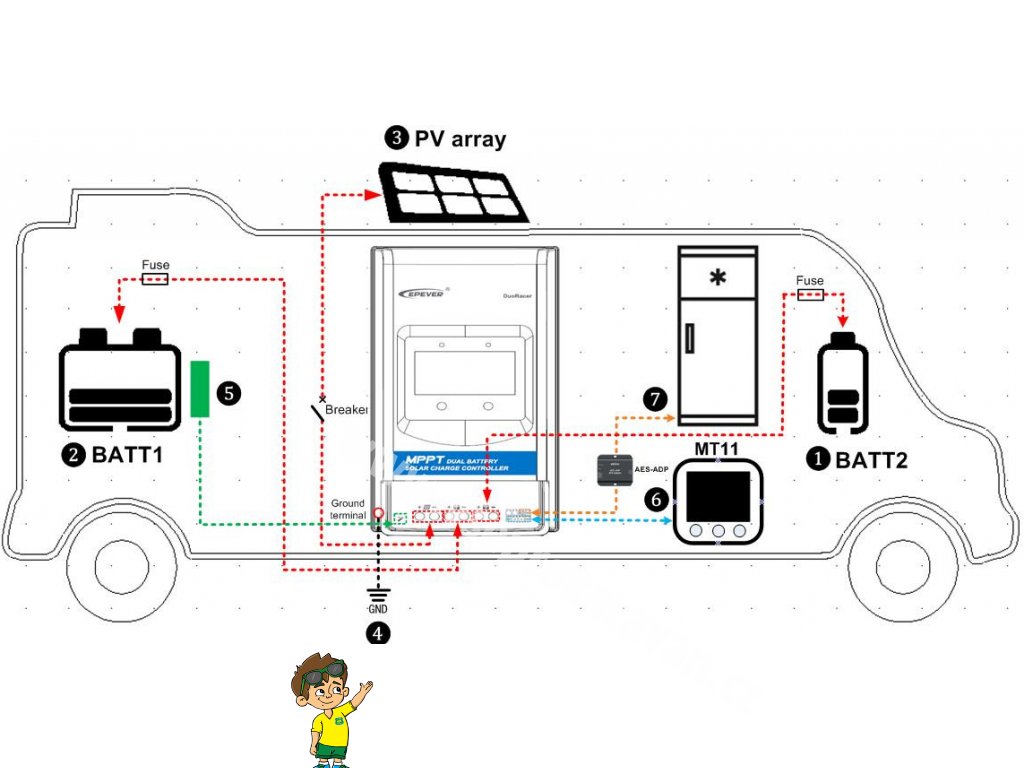

Schéma

Vlastnosti:

  • Technologie sledování bodu maximálního výkonu s extrémně rychlou sledovací rychlostí a účinností sledování více než 99,5 %
  • Pokud po dlouhou dobu nedochází k nabíjení a FV pole má nízké napětí (FV<5V), regulátor přejde do režimu nízké spotřeby.
  • Digitální řízení obvodu adaptivního třístupňového nabíjecího režimu pro zvýšení životnosti BATT1.
  • Vysoce kvalitní a nízká míra selhání komponent ST, TI a Infineon pro zajištění životnosti produktu
  • Pokročilý algoritmus řízení MPPT pro minimalizaci ztráty rychlosti a ztráty času MPP
  • Funkce automatického řízení nabíjení a omezení nabíjecího proudu (BATT1)
  • Standardní protokol Modbus a komunikační port RS485 (5V / 200 mA).
  • Širší rozsah provozního napětí MPP pro zlepšení využití FV modulu
  • Typ BATT1 lze nastavit pomocí LED/LCD.
  • 100% nabíjení a vybíjení v provozním teplotním rozsahu.
  • Řídicí signál AES pro chladničku do auta

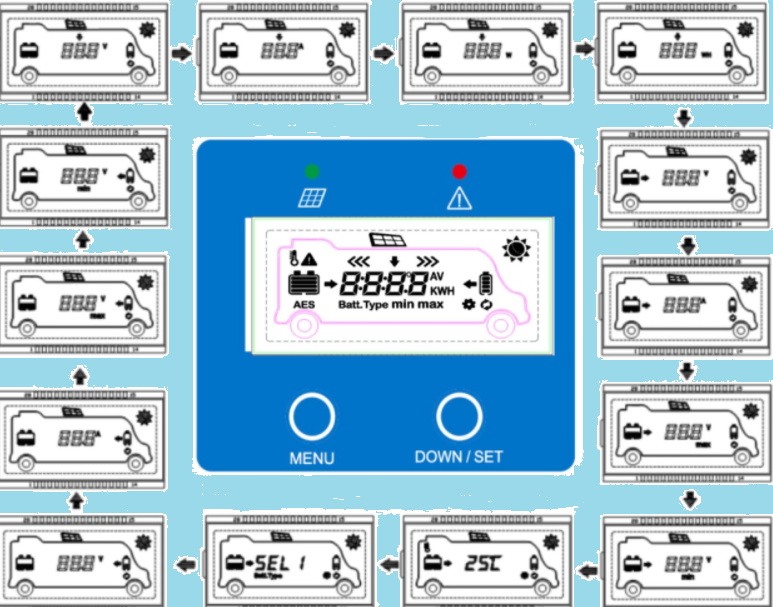

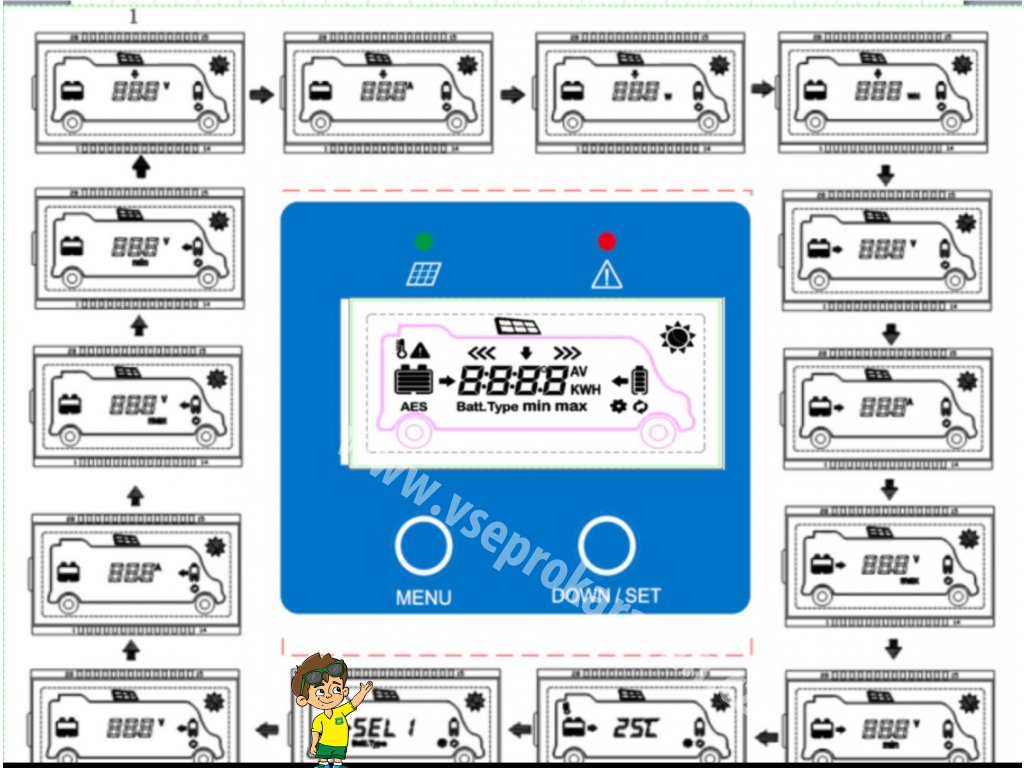

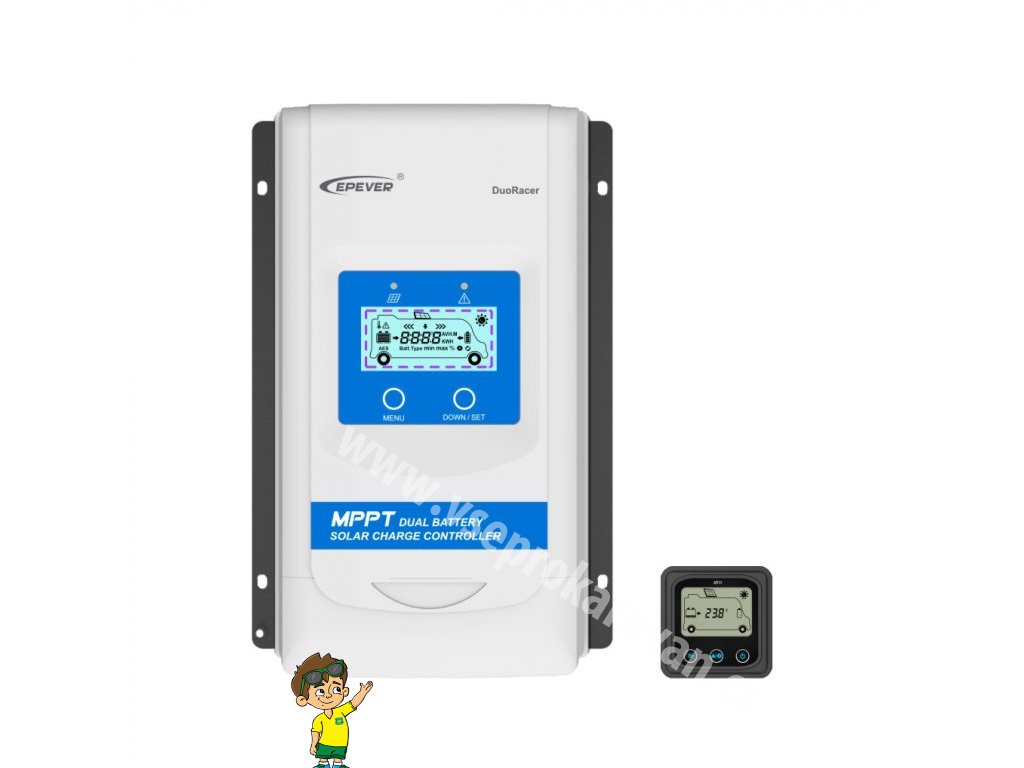

Funkce displeje:

 Smyčka displeje: FV napětí → FV proud → FV energie → Generovaná energie → Napětí BATT1 → Proud BATT1 → Max. napětí BATT1 → Min. napětí BATT1 → Teplota BATT1 → Typ baterie BATT1 → Napětí BATT2 → Proud BATT2 → Max. napětí BATT2 → Min. napětí BATT2 → FV napětí

Snímek obrazovky 2022-03-11 103721

Technické parametry:

jmenovité napětí BATT1 12/24 VDC
jmenovité napětí BATT2 12/24 VDC Auto
jmenovitý nabíjecí proud 20A
Rozsah vstupního napětí baterie 8,5 ~ 32 V
Max. napětí FV otevřeného obvodu při minimální provozní teplotě okolí 100 V
Max. napětí FV otevřeného obvodu při teplotě prostředí 25°C 90 V
Rozsah MPP napětí (napětí baterie +2 V) ~ 72 V
Jmenovitý nabíjecí výkon  260W/12V ; 520W/24V
Max. účinnost převodu 97,5 %
Účinnost při plném zatížení 96 %
Vlastní spotřeba 26mA/12V;15mA/24V 19mA/12V;10mA/24V (Režim nízké spotřeby)
Teplota pracovního prostředí (100% vstup a výstup) -20 °C~+50 °C (DDS)
-30°C~+50 °C (DDB)
Pouzdro IP33
3-ochrana proti pevným předmětům: chráněno proti pevným předmětům nad 2,5 mm.
3-ochrana proti postřiku do 60° od svislice.
Rozměry 243,7×158× 63 mm
Svorka 6AWG/16mm2(BATT1) 12AWG/4mm2(BATT2)
Doporučená velikost vodiče 10AWG/6mm2(BATT1)
12AWG/4mm2(BATT2)
Hmotnost 1,1 kg
Kód R0105




Doplňkové parametry

Kategorie: Regulátory, převodníky
Záruka: 2 roky
Hmotnost: 1.4 kg
