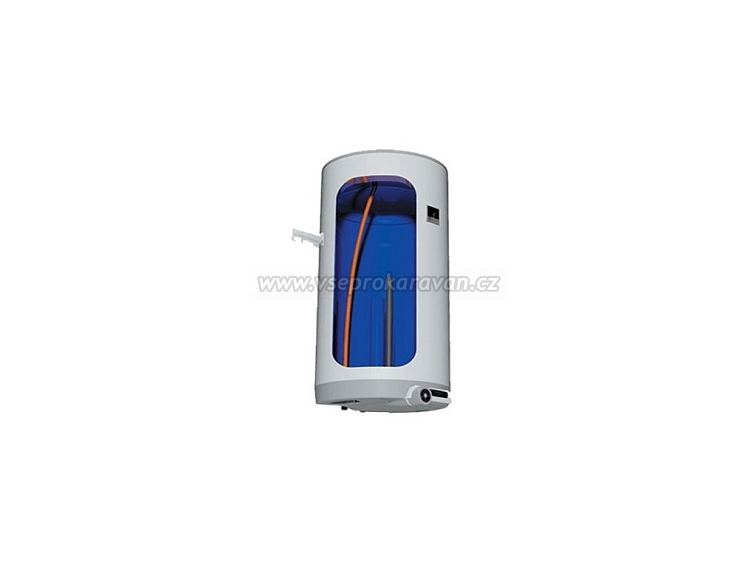

    Solární bojler Logitex ACDC/M + /M+K

    Kód: EL1018 EL1019 EL1020 EL1021 EL1022 EL1023 Zvolte variantu
    Značka: Logitex
    93 lxacdc m
    25 399 Kč 26 399 Kč 27 999 Kč 26 699 Kč 27 599 Kč 29 199 Kč od 25 399 Kč 20 991 Kč bez DPH 21 817 Kč bez DPH 23 140 Kč bez DPH 22 065 Kč bez DPH 22 809 Kč bez DPH 24 131 Kč bez DPH od 20 991 Kč bez DPH
    Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Zvolte variantu
    Velikost a typ bojleru
    Zvolená varianta není k dispozici. Reset vybraných parametrů.
    Možnosti doručení

    Bojler pro přímé využití energie z fotovoltaických panelů - obsahuje jednu spirálu na stejnosměrný proud a druhou na střídavý proud

    Detailní informace

    Detailní popis produktu

    Jak to funguje

    Zdroj střídavého proudu z elektrické sítě permanentně ohřívá vodu na teplotu nastavenou na termostatu T1. Standardně je tato teplota nastavena na 50°C. Po dosažení této teploty termostat T1 odpojí přívod proudu ze sítě.

    Stejnosměrný proud z fotovoltaických panelů ohřívá bojler dále až na teplotu nastavenou na termostatu T2, který lze nastavit až na 75°C.

    Termostat T1 pro ohřívání ze sítě lze vypnout - toho využijete zejména v letním období, kdy výkon FV panelů bude pro ohřev veškeré vody dostatečný.

    Solární bojler Logitex ACDC/M + /M+K
    Solární bojler Logitex ACDC/M + /M+K

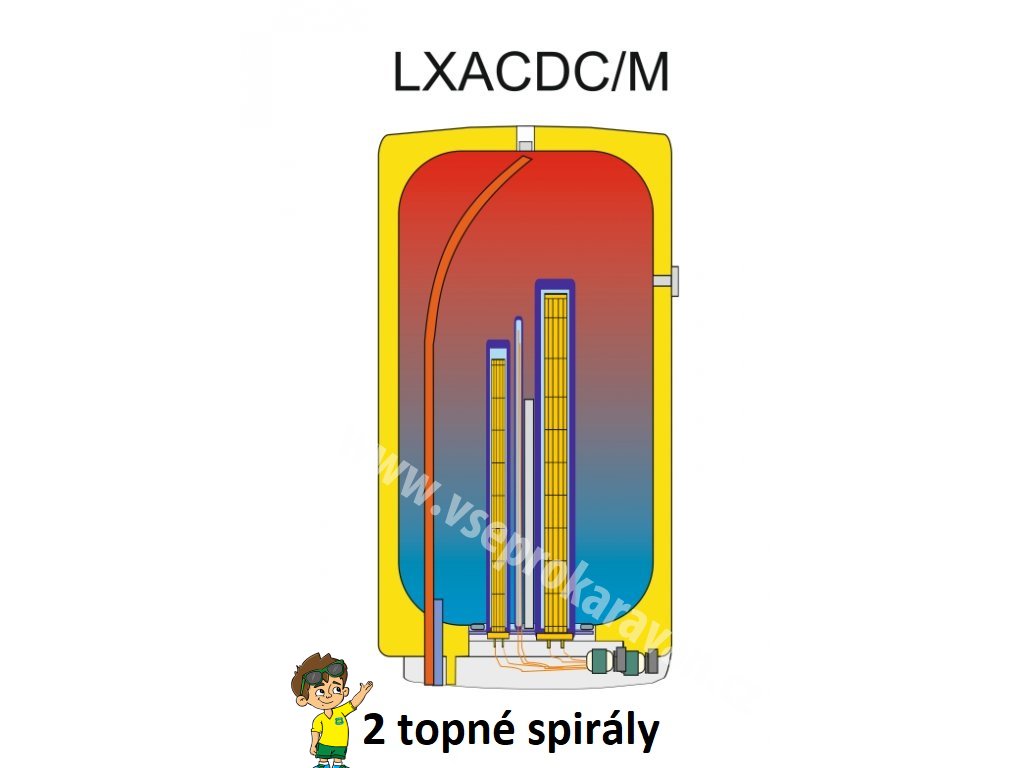

    Konstrukce LX ACDC/M

    Hybridní zásobníky Logitex LX ACDC/M mají dvě na sobě nezávislé spirály - jedna je napájena střídavým proudem ze sítě, druhá stejnosměrným proudem z fotovoltaických panelů.

    Kontrukce LX ACDC/M+K

    Hybridní zásobníky Logitex LX ACDC/M+K mají dvě na sobě nezávislé spirály - jedna je napájena střídavým proudem ze sítě, druhá stejnosměrným proudem z fotovoltaických panelů.

    Navíc obsahují teplovodní spirálu, kterou lze připojit k dalšímu zdroji tepla - kotel na tuhá paliva, plynová nebo elektrický kotel, krbovou vložku atd. Díky tomu dosáhnete maximální univerzálnosti v ohřevu užitkové vody.

    Připojení vody je řešeno přes 3/4" armatury.

    Solární bojler Logitex ACDC/M + /M+K
    Solární bojler Logitex ACDC/M + /M+K

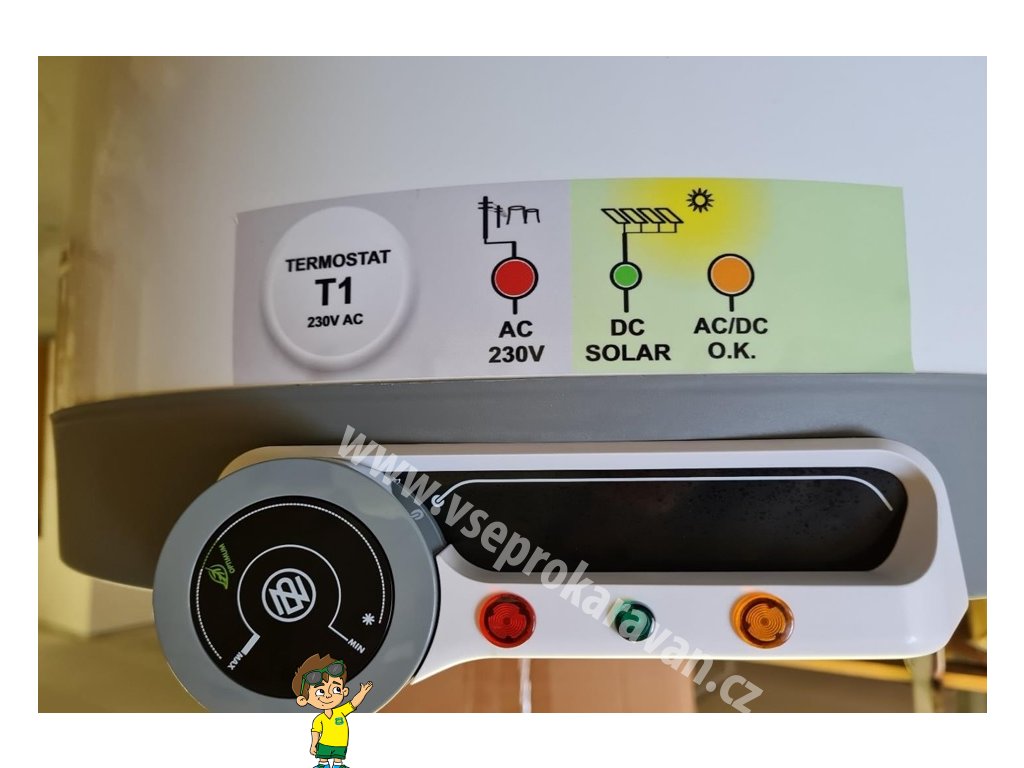

    Kontrola funkčnosti

    • Oranžová kontrolka signalizuje provoz fotovoltaického obvodu - obvod je připravený dodávat proud do bojleru. Pokud kontrolka zhasne tak je voda ohřátá na maximum, nastavené na termostatu, a nebo nesvítí slunce a na panelech není dostatečné napětí.
    • Zelená kontrolka signalizuje přívod proudu z fotovoltaických panelů = probíhá ohřev vody stejnosměrným proudem z panelů
    • Červená kontrolka signalizuje ohřev vody pomocí střídavého proudu ze sítě

    Elektrické připojení

    Součástí dodávky je řídící jednotka LXDC BOX, která zajišťuje řízení ohřevu bojleru. K řídící jednotce připojujete jak kabely střídavého proudu, tak stejnosměrného.

    Kabely od fotovoltaických panelů přivedete na horní stranu jednotky, kam je připojíte pomocí standardních MC4 konektorů. Konektory MC4 na spodní straně jednotky připojíte ke konektorům MC4 na spodním krytu bojleru.

    Na spodní stranu bojleru dále přivedete řídící kabel, který je v jednotce připravený, a zapojíte do připraveného konektoru.

    Solární bojler Logitex ACDC/M + /M+K
    Solární bojler Logitex ACDC/M + /M+K Pohled na spodek bojleru - konektor řídícího kabelu a MC4 konektory
    Solární bojler Logitex ACDC/M + /M+K Řídící konektor pro propojení bojleru a řídící jednotky LXDC BOX
    Solární bojler Logitex ACDC/M + /M+K

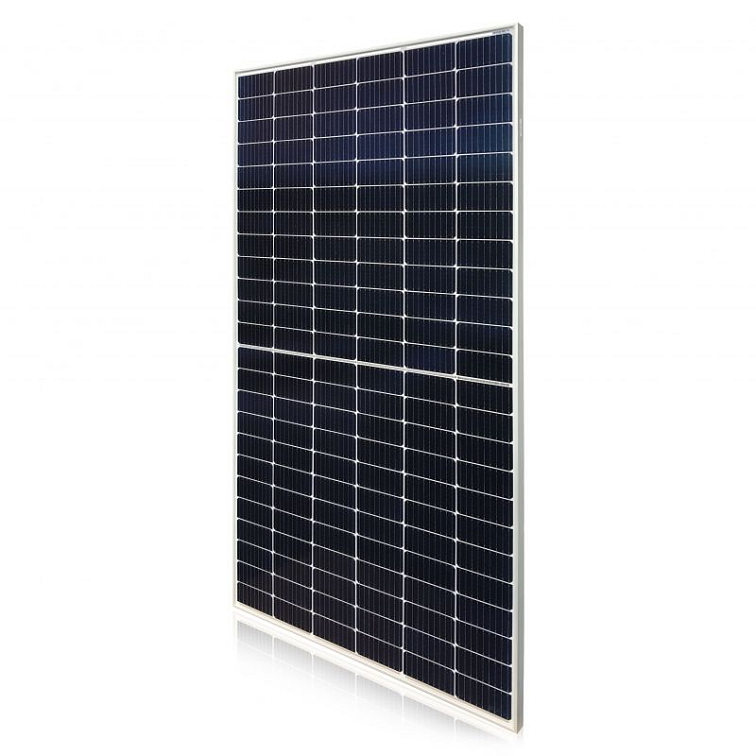

    Vhodné fotovoltaické panely

    K solárním bojlerům Logitex je možné připojit libovolné fotovoltaické panely při dodržení následujících podmínek:

    • Max. napětí FV obvodu ( stringu ) 350 V
    • Max. proud FV obvodu ( stringu ) 12 A
    • Max. výkon FV obvodu ( stringu ) 2,34 kWp

    Panely v obvodu pro napájení bojleru se zapojují do série. Maximální výkony tohoto obvodu jsou nastavitelné - pro maximalizaci výkonu - ve třech stupních:

    • A : 1,15 kWp
    • B : 1,7 kWp
    • C : 2,34 kWp

    Jedná se o maximální výkon panelů v obvodu, kterému je vhodné se přiblížit, ale nesmí být nikdy vyšší.

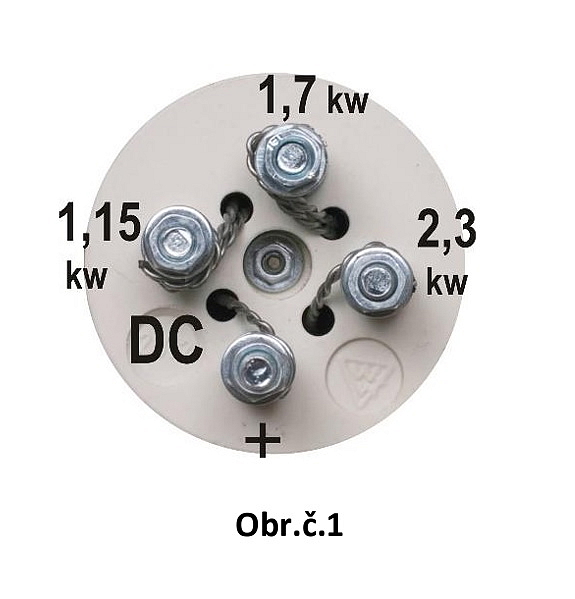

    Nastavení maximálního výkonu panelů

    Nastavení výkonu A, B, nebo C se provádí připojením mínusového kabelu na správnou výkonovou svorku bojleru. Nastavení je třeba provést před připojením bojleru k FV panelům.

    Solární bojler Logitex ACDC/M + /M+K
    Solární bojler Logitex ACDC/M + /M+K

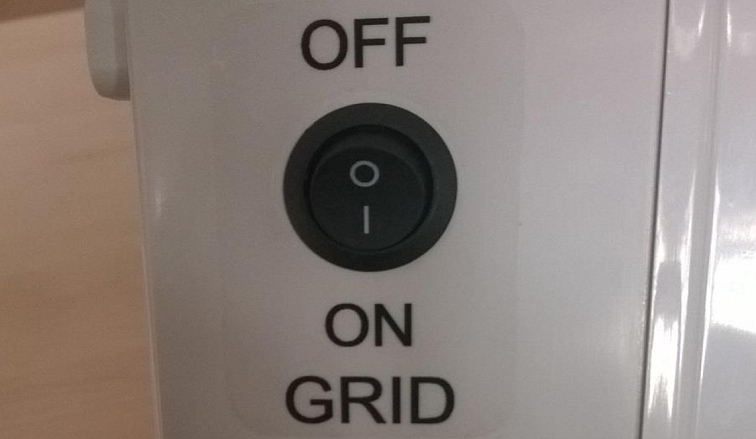

    Funkce ON/OFF GRID

    • ON GRID - po nahřátí bojleru se stejnosměrný proud automaticky přepne na výstup č.2 - na ten je možné připojit další systémy Logitex - hybridní klimatizaci, stejnosměrné podlahové topení, měnič napětí DC/AC
    • OFF GRID - po nahřátí bojleru se celý systém galvanicky odpojí a na výstupy stejnosměrného proudu jsou bez napětí

    Materiál bojleru + Certifikace

    Nádoba bojleru je vyrobena z ocelového smaltovaného plechu. Jako pomocná ochrana zásobníku pro prodloužení je využívána anodová tyč ( materiál odpovídá normě EN 12438 ), která s vodou vytváří prostředí pro delší životnost tlakové nádoby. Bojler je zkoušený na přetlak 0,9 MPa.

    Bojler má všechny potřebné certifikáty, které si můžete stáhnout v souvisejících souborech.

    Solární bojler Logitex ACDC/M + /M+K
    Solární bojler Logitex ACDC/M + /M+K Typ bojleru - ztráty, objem, hmotnost, rozměry
    Solární bojler Logitex ACDC/M + /M+K

    Technické parametry

    • Objem - 125 l, 160 l, 200 l
    • Výkon střídavé spirály - 2 kW
    • Výkon stejnosměrné spirály - max. 2,34 kW
    • Plocha výměníku tepla - 1 m2
    • Hmotnost - 64 - 88 Kg
    • Obsah dodávky: Bojler, řídící jednotka, kabeláž na propojení jednotky a bojleru

    Doplňkové parametry

    Kategorie: Solární SETY pro ohřev vody
    Záruka: 2 roky
