Modul systému požární ochrany (1-panel)

Detailní popis produktu

Popis produktu:

Fotovoltaické panely napájející centrální střídače vytvářejí nebezpečné vysoké stejnosměrné napětí, které v případě hasičských a záchranných akcí představuje pro záchranáře vysoké riziko usmrcení elektrickým proudem.

Hlavním úkolem bezpečnostního systému FV instalace je vypnout nebezpečné napětí na stejnosměrných obvodech v nouzových situacích a při poruchách elektrické sítě. Kompletní FV systém vyžaduje použití modulů MP-20, ovládacího panelu SMP-50 nebo SMP-100 a řídicího paprsku WZK-200.

Kromě toho by instalace měla obsahovat také takové prvky, jako jsou:

• jistič
• růstový spouštěč
• tlačítko požáru

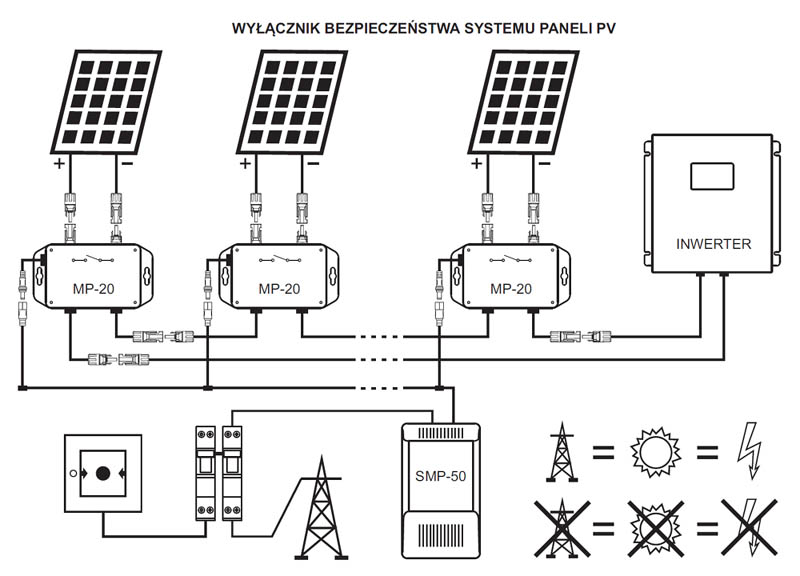

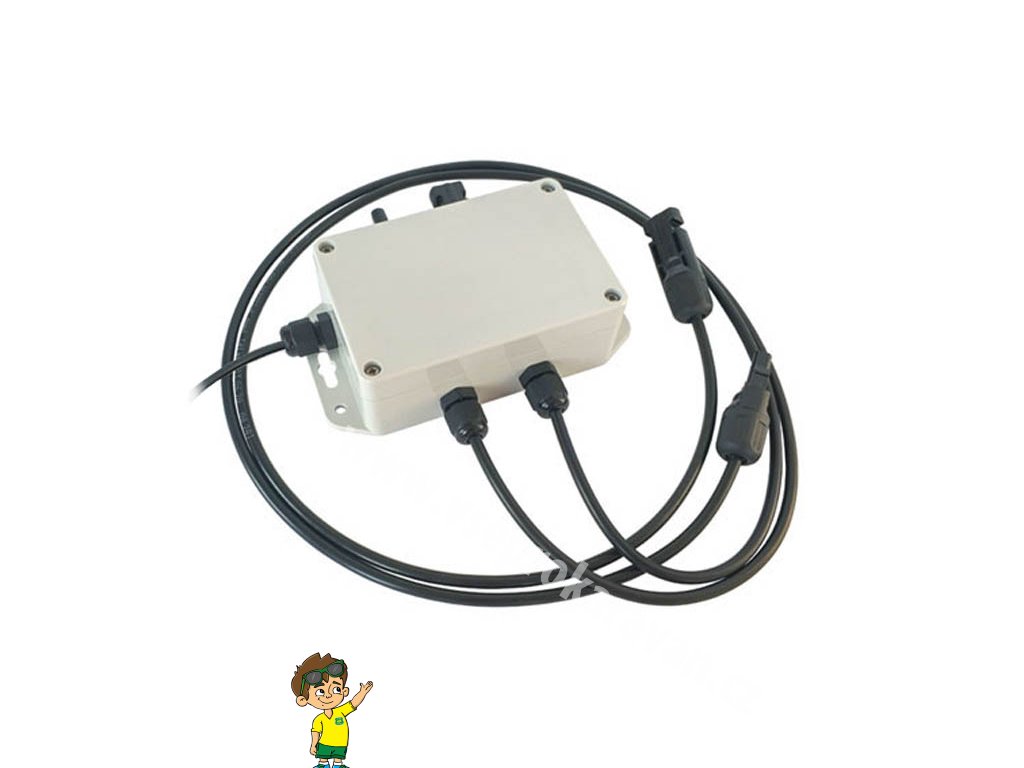

Bezpečnostní modul MP-20 by měl být namontován v bezprostřední blízkosti FV panelu, nejlépe přišroubováním k rámu. Stejnosměrné kabely vycházející z panelu by měly být připojeny k zásuvkám MC4 namontovaným v modulu. Kabely vycházející z modulu, zakončené konektory MC4, by měly být připojeny k DC řetězci a řídicí vodič (zakončený zástrčkou DC Jack) k řídicímu paprsku. Jeden konec řídicího svazku by měl být připojen k výstupu ovládacího panelu (SMP-50 nebo SMP-100) a druhý by měl být pevně izolován.

Ovládací panel by měl být napájen z elektrické sítě prostřednictvím nadproudového spínače mechanicky připojeného ke spoušti růstu. Ke spoušti připojíme tlačítko ohně, které napájíme ze sítě. Tlačítko by mělo být namontováno na přístupném a popsaném místě.

Ve výchozím nastavení obsahují napájené moduly MP-20 výstupy panelu (napětí na panelu klesne na 0V). Napájení ovládacího panelu způsobuje vzhled napětí v řídicím paprsku, což zase způsobuje jejich odemknutí a napájení centrálního střídače.

Když ovládací panel opět nemá napájení, moduly MP-20 zkratují výstupy panelů, což vede k výpadku proudu ve fotovoltaické instalaci, díky čemuž lze bezpečně provést záchrannou akci v případě požáru.

Specifikace:

Technické údaje modulu MP-20

• maximální napětí FV panelu: 60 VDC
• maximální proud FV panelu: 15 A
• rozsah řídicího napětí: 30÷60 VAC
• spotřeba energie při otevřeném startu: 1,5 W
• zkratová spotřeba energie: 0 W
• doba zapnutí / vypnutí: méně než 0,5 sekundy
• PV vstup: Konektor MC4
• FV výstup: konektor MC4
• řídící konektor: DC 5,5 / 2,5 hermetický
• těsnost skříně: IP68
• Materiál pouzdra: ABS
• rozměry skříně [mm]: 152x82x45
• Rozměry skříně s konektory [mm]: 157x138x45
• Hmotnost: 250 g

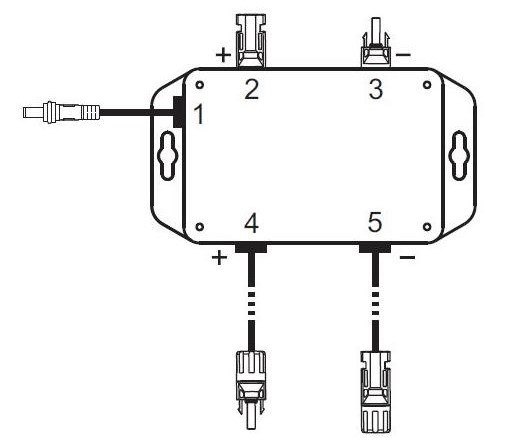

1. Řízení (48V), 2. vstup - plus panel PV, 3. vstup - mínus panel PV, 4. vstup - plus (řetězec DC), 5. vstup - mínus (řetězec DC)

Kód: 2PP000002
